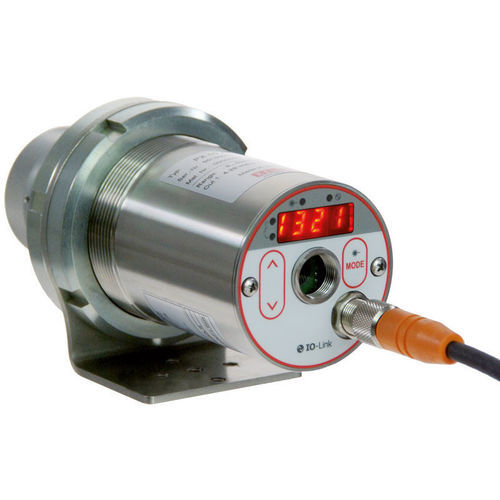

Sensore di temperatura a infrarossi CellaFurnace PX 46

in scatola metallica4-20 mAIO-Link

Descrizione
Il CellaFurnace PX 46 è un pirometro a infrarossi per la misura senza contatto della temperatura in forni a vuoto, a gas inerte e forni ad alta temperatura fino a 3200 °C. Utilizza un doppio fotodiodo e il principio bicromatico (misura per quoziente) con elaborazione ibrida del segnale, garantendo una risoluzione di 0,1 K nell'intervallo 900–3200 °C. Ottica di precisione focalizzabile e diametro del punto molto piccolo per misurazioni attraverso piccole aperture. Opzioni di puntamento: mirino through‑the‑lens, puntatore laser o videocamera integrata.

Caratteristiche principali

• Campo di misura 900–3200 °C
• Progettato per forni a vuoto, a gas inerte e forni ad alta temperatura con piccole aperture di visione
• Principio bicromatico (quoziente) con valutazione ibrida per alta risoluzione metrologica
• Sensore a doppio fotodiodo per precisione e stabilità a lungo termine
• Ottica focalizzabile per allineamento preciso e controllo della dimensione del punto
• Di serie: uscita analogica e interfaccia IO‑Link

Opzioni / proprietà del prodotto
Campo di misura: 900 - 3200 °C
Opzioni distanza di fuoco (per versione AF): 0.4 m - ∞; 0.2 - 0.4 m; 0.6 m - ∞; 1.2 m - ∞
Opzioni puntamento: mirino through‑the‑lens; puntatore laser; videocamera
Versioni disponibili: CellaFurnace PX 46 AF 1, AF 2, AF 3, AF 5 (ogni versione può includere opzioni di puntamento)

Dati tecnici
Parametri di misura
Campo di misura: 900 - 3200 °C
Sensore: doppio fotodiodo
Gamma spettrale: 0,9 / 1,05 µm
Tempo di risposta t98: ≤ 10 ms
Incertezza di misura:
900 - 1500 °C: 0,35% del valore misurato [°C] + 2 K
1500 - 2400 °C: 0,5% del valore misurato [°C] + 2 K
2400 - 3200 °C: 1,0% del valore misurato [°C]
Ripetibilità: 2 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione uscita corrente: 0,2 K + 0,03 % della gamma selezionata
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Varianti ottiche
Obiettivo standard PZ 20.01: messa a fuoco 0,4 m - ∞ (altri obiettivi: PZ 20.03, PZ 20.06, PX 20.06 a seconda della versione AF)
Rapporti di distanza (per versione AF): AF 1 = 210:1, AF 2 = 140:1, AF 3 = 310:1, AF 5 = 430:1
Forma del campo di misura: rotonda

Parametri elettrici
Uscita analogica: 0(4)-20 mA lineare, commutabile, scalabile
Resistenza/carico: ≤ 500 Ω
Uscita di commutazione: 2 x Open Collector 24 V DC, ≤ 150 mA
Interfaccia: IO‑Link
Alimentazione: 24 V DC +10 % / -20 %
Assorbimento: ≤ 175 mA (24 V DC)

Telecamera
Uscita video (versione con telecamera): Composite PAL, 1 Vpp, 75 Ω

Funzioni
Opzioni puntamento: mirino through‑the‑lens; puntatore laser; videocamera
Display: 4 cifre LED rosso (altezza cifra 8 mm)
Indicazione stato: 4 x LED
Elementi di controllo: 3 pulsanti

Parametri generali
Connessione: filettatura M12, 5 poli
Temperatura ambiente (esercizio): 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità ammessa: 95 % r.H. max. (non condensante)
Dimensioni: Ø 65 mm x 220 mm (max. 277 mm)
Involucro: acciaio inox V2A (1.4305)
Classe di protezione: IP 65 (DIN 40050)
Peso: ca. 0,9 kg

Parametri regolabili
Scala uscita analogica (0/4 - 20 mA), filtro di smoothing, modalità memoria e tempo di mantenimento, emissività, trasmissività, compensazione radiazione ambientale riflessa, compensazione temperatura ambiente, limiti e modalità contatti di allarme, parametri ATD, simulazione corrente/temperatura, unità °C/°F, selezione canale misura, soglia monitoraggio contaminazione. Versioni con telecamera: TBC, bilanciamento del bianco, numero punto di misura.

Funzioni
Segnale di sovratemperatura (temperatura interna > 75 °C), funzioni di servizio (simulazione valore misurato o segnale di corrente), ATD per processi discontinuo.

Contenuto fornitura (tipico)
Pirometro CellaFurnace PX 46, cavo di collegamento VK 02/L AF 1 (5 m). Per versioni con telecamera: cavo video VK 02/F (5 m). Manuale breve incluso.

Software
SW 50 (software di configurazione IO‑Link).

Campo di misura (valori esempio AF 1, distanza di messa a fuoco 400 mm)
Distanza di misura — Diametro campo di misura (esempi):
0.00 mm — 7.50 mm
16.00 mm — 7.28 mm
32.00 mm — 7.05 mm
48.00 mm — 6.83 mm
64.00 mm — 6.60 mm
80.00 mm — 6.38 mm
… (valori completi in scheda tecnica)

Caratteristiche / specifiche tecniche

• Modello: CellaFurnace PX 46
• Campo di misura: 900 - 3200 °C
• Metodo di misura: bicromatico (quoziente) con modalità monocromatiche
• Gamma spettrale: 0,9 / 1,05 µm
• Rivelatore: doppio fotodiodo
• Tempo di risposta t98: ≤ 10 ms
• Uscita analogica: 0(4)-20 mA (configurabile)
• Interfaccia: IO‑Link
• Alimentazione: 24 V DC (+10 % / -20 %)
