Unità di ventilazione a recupero di calore 390 620

con filtrazione integrata

Panoramica
Sistema di ventilazione per capannoni a risparmio energetico basato sulla ventilazione a strati per il trattamento dei fumi di saldatura. Minima turbolenza dell'aria, elevata efficienza di filtrazione (≥99,9 %), ricircolo dell'aria pulita e possibilità di installazione in retrofit senza canalizzazioni.

Campi di impiego

• Officine in cui non è possibile applicare l'aspirazione localizzata alla sorgente
• Integrazione a sistemi di aspirazione puntuali
• Ambienti con sorgenti di polvere/fumo variabili
• Postazioni di lavoro, capannoni produttivi, logistica e magazzini

Funzionamento e principio

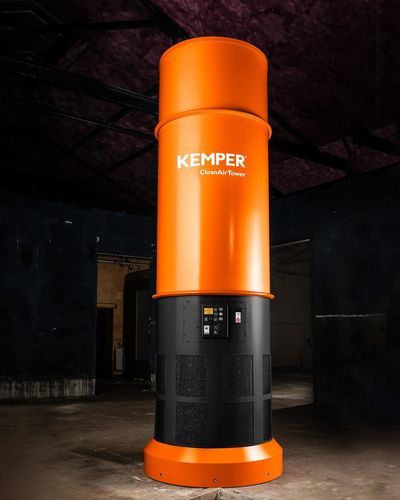

Il CleanAirTower protegge il personale e le macchine dalle polveri fini generate durante le operazioni di saldatura. L'aria depurata viene reimmessa nell'ambiente. Una guida dell'aria ottimizzata convoglia scintille e particelle verso più punti d'urto (principio pinball), sottraendo energia e limitando la dispersione. Il sistema opera secondo il principio di ventilazione a strati raccomandato dagli enti per la sicurezza sul lavoro.

Economia e gestione
Ventilazione efficiente con controllo semplice e funzionamento flessibile: basso rischio da corpi estranei, estrazione efficace dell'energia di scintille/particelle, principio tornado per elevata efficienza di separazione, riduzione dei costi di riscaldamento tramite ricircolo dell'aria, lunga durata dei filtri grazie all'ottimizzazione del flusso, scarico della polvere senza contaminazioni, retrofit economico (nessuna canalizzazione necessaria), elemento di testa aggiornabile, trasporto e installazione sicuri tramite occhielli di sollevamento, funzionamento continuo grazie allo scarico automatico della polvere in secchi raccolta.

Dati tecnici (estratto)
Peso (kg): 666
Altezza (mm): 3617
Diametro (Ø mm): 1004
Diametro di collegamento (mm): 1172
Volume contenitore polvere (L): 10
Fasi di filtrazione: 1
Superficie filtrante (elemento) (m²): 20
Numero elementi filtranti: 3
Superficie filtrante totale (m²): 60
Efficienza di separazione ≥ (%): 99,9
Potenza motore (kW): 5,5
Corrente nominale (A): 11
Livello di pressione sonora (dB(A)): 72
Alimentazione aria compressa (bar): 5-6
Portata max ventilatore (m³/h): 10800
Portata di aspirazione (m³/h): 6000
Sottopressione min. (Pa): 2300

Caratteristiche / specifiche tecniche

• Modello: CleanAirTower
• Efficienza filtrante: separazione ≥ 99,9 %
• Superficie filtrante totale: 60 m² (3 elementi × 20 m²)
• Portata max ventilatore: 10.800 m³/h; portata di aspirazione: 6.000 m³/h
• Potenza motore: 5,5 kW (corrente nominale 11 A)
• Livello di pressione sonora: 72 dB(A)
• Peso: 666 kg; Altezza: 3.617 mm; Diametro: 1.004 mm
• Volume contenitore polvere: 10 L; alimentazione aria compressa: 5–6 bar
