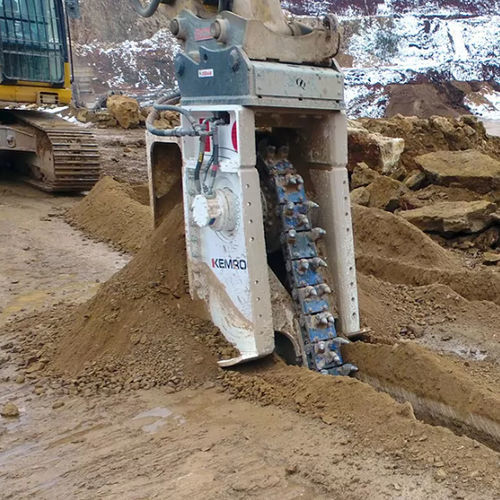

Trencher a catena KTR 65

montato su trattoreper escavatoridi ingegneria civile

Panoramica del prodotto
Le fresatrici per trincee a catena KTR di KEMROC sono attacchi per scavi ad alto momento torcente progettati per escavatori, pensati per eseguire trincee di precisione su asfalto, calcestruzzo e rocce di durezza media. Sono azionate da due motori idraulici ad alto coppia e presentano un carter con espulsore dei materiali e ausilio di immersione per l’allontanamento efficiente del materiale fresato. La lunghezza della catena è regolabile e le catene sono esenti da manutenzione per ridurre gli interventi.

Vantaggi principali

• Due motori idraulici ad alto momento torcente per massima forza di taglio
• Carter con coclea di scarico e ausilio di immersione per una gestione efficace degli sfridi
• Lunghezza della catena regolabile per flessibilità nella larghezza della trincea
• Catene esenti da manutenzione per lunga durata operativa e minor fermo macchina

Modelli e parametri tecnici selezionati

• KTR 65
  • Unità di rotazione compatibile: KRM50
  • Profondità di taglio (B): 1000–1800 mm
  • Larghezza di taglio (A): 170–350 mm
  • Forza di taglio a 380 bar: 48 kN
  • Portata olio max.: 230 l/min
  • Pressione di servizio max.: 400 bar
  • Resistenza a compressione della roccia max.: 50 MPa
  • Porta punte: PH 22 Type
  • Potenza nominale: 65 kW
  • Allentamento catena raccomandato: 130 mm
  • Velocità catena raccomandata: 2,0–2,5 m/s
  • Peso escavatore raccomandato: 18–25 t
  • Portata raccomandata a 150 bar: 190 l/min
  • Foratura standard: LB30
  • Punta standard: 12/45/38/22 HC
  • Coppia a 380 bar: 12100 Nm
  • Peso a profondità e larghezza max.: 1700 kg
• KTR 120
  • Unità di rotazione compatibile: KRM60
  • Profondità di taglio (B): 1000–1800 mm
  • Larghezza di taglio (A): 200–450 mm
  • Forza di taglio a 380 bar: 94 kN
  • Portata olio max.: 360 l/min
  • Pressione di servizio max.: 400 bar
  • Resistenza a compressione della roccia max.: 60 MPa
  • Porta punte: PH 22 Type
  • Potenza nominale: 120 kW
  • Allentamento catena raccomandato: 180 mm
  • Velocità catena raccomandata: 2,0–2,5 m/s
  • Peso escavatore raccomandato: 25–35 t
  • Portata raccomandata a 150 bar: 300 l/min
  • Foratura standard: LB30
  • Punta standard: 12/45/38/22 HC
  • Coppia a 380 bar: 27200 Nm
  • Peso a profondità e larghezza max.: 2700 kg
• KTR 130
  • Unità di rotazione compatibile: KRM60
  • Profondità di taglio (B): 1000–2000 mm
  • Larghezza di taglio (A): 200–450 mm
  • Forza di taglio a 380 bar: 81 kN
  • Portata olio max.: 360 l/min
  • Pressione di servizio max.: 400 bar
  • Resistenza a compressione della roccia max.: 60 MPa
  • Porta punte: PH 22 Type
  • Potenza nominale: 130 kW
  • Allentamento catena raccomandato: 180 mm
  • Velocità catena raccomandata: 2,0–2,5 m/s
  • Peso escavatore raccomandato: 25–35 t
  • Portata raccomandata a 150 bar: 300 l/min
  • Foratura standard: LB30
  • Punta standard: 12/45/38/22 HC
  • Coppia a 380 bar: 22400 Nm
  • Peso a profondità e larghezza max.: 3000 kg

Applicazioni principali

• Posa di tubazioni e cavi — profilatura precisa e dimensioni della trincea regolabili
• Scavo in roccia — scavo in rocce di durezza media con motori ad alto momento e catene resistenti
• Costruzione e infrastrutture — trincee in asfalto e calcestruzzo per opere stradali e posa di servizi

Note di funzionamento e manutenzione

• Il sistema di scarico integrato (coclea di scarico e ausilio di immersione) sposta il materiale fresato fuori dalla trincea e lo deposita a lato
• Le catene esenti da manutenzione riducono gli interventi periodici; ispezionare regolarmente motori idraulici, componenti di trasmissione e usura delle punte

Specifiche tecniche

• Larghezza trincea: regolabile da 170 a 450 mm (a seconda del modello)
• Profondità massima: fino a 2000 mm in base al modello
• Materiali lavorabili: asfalto, calcestruzzo, roccia di durezza media
• Trasmissione: due motori idraulici ad alto momento torcente
• Scarico dei materiali: carter con coclea di scarico e ausilio di immersione
• Catena di taglio: lunghezza regolabile, esente da manutenzione
• Pressione di esercizio: fino a 400 bar; portate e potenze dipendenti dal modello
