Trencher a catena KTR 120

cingolatoper escavatoridi ingegneria civile

Panoramica prodotto

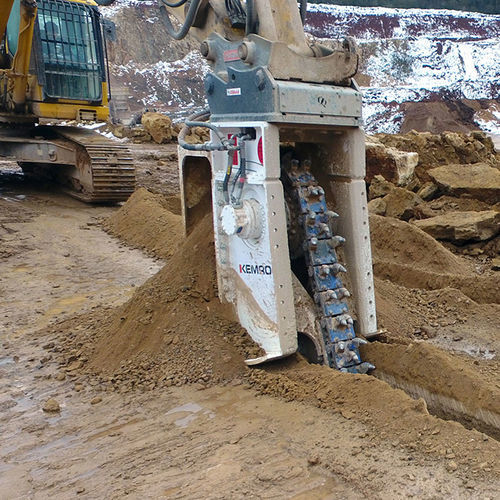

Il KEMROC KTR 120 è una fresa a catena idraulica per escavatori, progettata per tagliare roccia, calcestruzzo e materiali duri. Indicata per scavi a trincea, taglio profili e rimozione preparatoria di materiale roccioso su mezzi della classe di peso raccomandata. Verificare la capacità di sollevamento e l'alimentazione idraulica del mezzo prima dell'installazione.

Specifiche principali

• Peso raccomandato dell'escavatore: 25 – 35 t (55,000 – 75,000 lb)
• Potenza nominale: 120 kW (160 hp)
• Profondità di taglio (B): 1000 – 1800 mm (40 – 70 inch)
• Larghezza di taglio (A): 200 – 450 mm (8 – 17.5 in)
• Velocità catena raccomandata: 2,0 – 2,5 m/s (6,6 – 8,2 ft/s)
• Portata olio consigliata a 150 bar: 300 l/min (80 gal/min)
• Portata olio max.: 360 l/min (95 gal/min)
• Pressione operativa max.: 400 bar
• Coppia a 380 bar: 27.200 Nm (20.100 lbf·ft)
• Forza di taglio a 380 bar: 94 kN (21.100 lbf)
• Resistenza alla compressione massima della roccia: 60 MPa (8.700 psi)
• Peso a profondità e larghezza max.: 2.700 kg (5.950 lb)
• Scatola utensili: Tipo PH 22
• Utensile standard: 12/45/38/22 HC
• Schema fori standard: LB30
• Unità di rotazione compatibile (KRM): KRM60
• Allentamento catena raccomandato: 180 mm (7,1 inch)

Compatibilità e installazione

• Unità di rotazione compatibile: KRM60 (verificare il montaggio con il telaio portante)
• Scatola utensili: Tipo PH 22; set utensili standard 12/45/38/22 HC
• Schema fori standard: LB30 — verificare piastra di adattamento e bulloneria
• Requisiti idraulici: fornire portata e pressione conformi alle specifiche; rispettare portate consigliate e massime
• Verificare zavorra e capacità di sollevamento del portante prima dell'uso

Applicazioni

• Scavo di trincee e taglio di canali in roccia e calcestruzzo
• Preparazione di trincee per strade, condotte e cavi
• Profilatura in cave e rimozione preparatoria
• Demolizione di calcestruzzo armato in spazi confinati

Manutenzione e sicurezza

• Ispezionare regolarmente catena, utensili e scatola utensili; sostituire gli utensili usurati con i tipi specificati
• Operare entro portata, pressione e velocità catena raccomandate per evitare usura prematura
• Formazione dell'operatore e uso di DPI durante le operazioni di taglio
• Seguire il programma di manutenzione del produttore e utilizzare ricambi approvati
