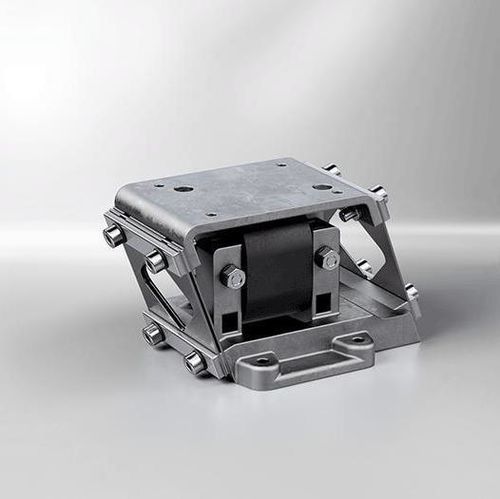

Elettromagnete lineare Vibratory Feeder Drive OMW

a magnete permanenteACelettromagnetico

L'azionamento vibrante KENDRION OMW è un azionamento oscillante AC pronto per l'installazione nella tecnologia di alimentazione, che produce un movimento vibratorio ad arco per il trasporto preciso e affidabile di materiale sfuso. Viene fornito come sistema preassemblato comprendente molle, bobine, armatura e base; è necessario montare solo la guida del trasportatore lineare nella parte superiore.

Progetto e funzionamento

• Il corpo magnetico dell'elettromagnete oscillante è fissato alla base e contiene l'avvolgimento di eccitazione; la piastra dell'armatura è montata sopra con facce polari separate da un'intercapedine d'aria e collegata alla base tramite molle a foglia inclinate.
• Esiste una forza di trazione tra l'armatura e il corpo magnetico. Quando viene applicata corrente alternata all'avvolgimento di eccitazione, la forza elettromagnetica alternata si sovrappone alla forza di pre-carico (e, per il tipo di magnete OMW 516004, alla forza del magnete permanente). L'armatura si muove alla frequenza della CA e, aiutata dalle molle a foglia inclinate, esegue un movimento vibratorio ad arco che trasporta il materiale sfuso.

Vantaggi principali

• Sistema preassemblato
• Design compatto
• Classe di protezione II
• Installazione tramite fori nella base

Applicazioni tipiche

• Scuotimento dei residui di punzonatura e stampaggio
• Riempimento di contenitori nelle industrie dell'imballaggio e farmaceutica
• Dosi e alimentazione di particelle per strumenti di misura e analisi

Caratteristiche / specifiche tecniche

• Collegamento elettrico: 230 V AC, 50/60 Hz, 100% ED
• Potenza apparente: 14 - 200 VA
• Carico: 0,1 - 17 kg
• Tipo di installazione: fori nella base
• Corsa per ciclo: 1,3 – 1,7 mm
• Peso del magnete: 0,2 - 8,6 kg
• Dimensioni magnete: 4 versioni
