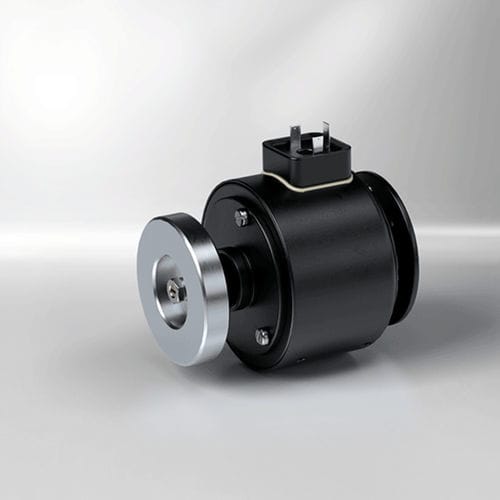

Oscillatore elettromagnetico Electromagnetic Linear Oscillator

linearedi frequenzaAC

Il vibratore lineare elettromagnetico Kendrion (serie OLV) è un azionamento vibrante in corrente alternata con polarizzazione magnetica in una struttura chiusa e robusta che genera un movimento oscillante lineare quando è alimentato da un campo elettromagnetico alternato. È impiegato in processi automatizzati come l'allineamento della carta nella stampa, la compattazione delle lattine nel confezionamento e la vibrazione di tramogge e contenitori in vari settori.

Descrizione
Il vibratore lineare è un corpo magnetico chiuso con due bobine di eccitazione e un magnete permanente centrale. L'ancora è guidata da cuscinetti sferici alle due estremità e montata su un albero non magnetico centrato da due molle. Quando viene applicata una tensione alternata all'avvolgimento di eccitazione, la forza elettromagnetica alternata si sovrappone alla polarizzazione permanente, producendo il movimento oscillante lineare; la frequenza del movimento assiale dell'ancora corrisponde alla frequenza della tensione applicata. Il magnete permanente integrato provoca un effetto frenante allo spegnimento. Aggiungendo un peso supplementare sull'albero dell'ancora, l'unità può essere utilizzata anche come solenoide vibrante e come azionamento per pompaggio o dosaggio.

Vantaggi

• Corpo magnetico chiuso adatto ad ambienti polverosi o industriali
• Azionamento oscillante compatto con connessione plug
• Convertibile in solenoide vibrante aggiungendo peso supplementare
• Utilizzabile anche come azionamento per pompaggio o dosaggio

Dati tecnici

• Collegamento elettrico: 230 V AC, 50 Hz, 100% ED
• Potenza apparente: 54 VA
• Corsa per ciclo: 5,5 - 7 mm
• Peso del magnete: 1,5 kg (peso aggiuntivo: 0,25 kg)

Caratteristiche / specifiche tecniche

• Progettazione chiusa con corpo magnetico e due bobine di eccitazione
• Magnete permanente centrale per polarizzazione e effetto frenante
• Ancora supportata da cuscinetti sferici alle due estremità
• Albero non magnetico guidato da due molle di centraggio
• La frequenza di oscillazione dell'ancora è pari alla frequenza della tensione applicata
• Applicabile come solenoide vibrante aggiungendo peso supplementare
