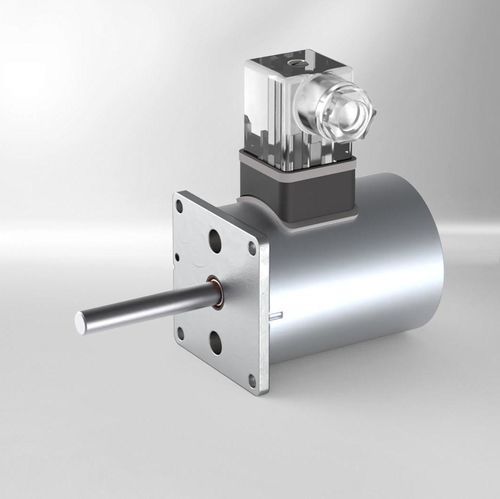

Elettromagnete rotativo Bistable Rotary Solenoids

a magnete permanenteper cernitaad alta prestazione

I solenoidi rotativi bistabili PDM di Kendrion sono attuatori rotativi polarizzati ad alta velocità, progettati come commutatori elettromagnetici per automazione industriale e intralogistica. Forniscono un movimento rotativo definito con mantenimento della posizione senza alimentazione continua e sono pensati per sostituire attuatori pneumatici in soluzioni di smistamento compatte ed efficienti.

Vantaggi principali

• Commutazione rapida e affidabile per sistemi di smistamento e trasporto ad alta produttività.
• Il design bistabile mantiene le posizioni iniziale e finale senza corrente continua, riducendo il consumo energetico.
• Durata senza manutenzione garantita > 100 milioni di cicli di commutazione.
• Struttura modulare che consente personalizzazioni su richiesta (coppia, involucri, sensori).
• Consente soluzioni intralogistiche senza impianti pneumatici — elimina la necessità di aria compressa in molte applicazioni.

Principio di funzionamento

• Solenoide rotativo polarizzato che combina avvolgimenti di statore con un rotore a magnete permanente in neodimio.
• Il rotore esegue un movimento rotativo definito (limitato meccanicamente da due finecorsa) quando la polarità dell'avvolgimento viene invertita.
• Le posizioni finali sono mantenute dal magnete permanente, quindi non è necessaria corrente continua per mantenere la posizione.
• Optional: sensori Hall per il feedback della posizione di finecorsa.

Varianti disponibili (selezione)

• PDM050 — disponibile in versioni bistabile e monostabile (esempi: PDM050.000039 bistabile, PDM050.000037 monostabile).
• PDM060 — variante bistabile.
• PDM080 — variante bistabile.

Caratteristiche tecniche

• Tempo di commutazione: < 10 ms (tipico per molte varianti bistabili; alcuni valori specifici fino a ≈20 ms).
• Angolo di rotazione: fino a 60° capacità di serie; limiti tipici: fino a 40° o 30° a seconda del modello.
• Coppia di mantenimento: fino a 1,0 Nm (massimo nella serie; dipende dal tipo).
• Tensione nominale: 24 V o 48 V DC (gamma serie 24–48 V DC).
• Consumo / potenza nominale: tipicamente 60–120 W a seconda del tipo (vedi tabella tipi).
• Durata: vita senza manutenzione > 100 milioni di cicli di commutazione garantita.
• Classe di protezione: IP50 standard; aggiornabile a IP65 con involucro.
• Progetto meccanico: корпусo in alluminio con smorzamento integrato e cuscinetti a sfera.
• Optional: sensori Hall per feedback di posizione; modifiche su richiesta per coppia e involucro disponibili.
• Esempi per tipo:
  • PDM050 (bistabile): diametro 50 mm; alimentazione 24–48 V DC; potenza 60–100 W; angolo max 40°; tempo di commutazione 10–20 ms; coppia di mantenimento senza corrente fino a 0,15 Nm.
  • PDM050 (monostabile): diametro 50 mm; alimentazione 24–48 V DC; potenza 60–100 W; angolo max 30°; tempo di commutazione ≈ 20 ms; coppia di mantenimento senza corrente fino a 0,4 Nm.
  • PDM060 (bistabile): diametro 60 mm; alimentazione 24–48 V DC; potenza 96–120 W; angolo max 30°; tempo di commutazione 10–20 ms; coppia di mantenimento senza corrente fino a 0,9 Nm.
  • PDM080 (bistabile): diametro 80 mm; alimentazione 24–48 V DC; potenza ≈ 84 W; angolo max 40°; tempo di commutazione ≈ 20 ms; coppia di mantenimento senza corrente fino a 1,0 Nm.
