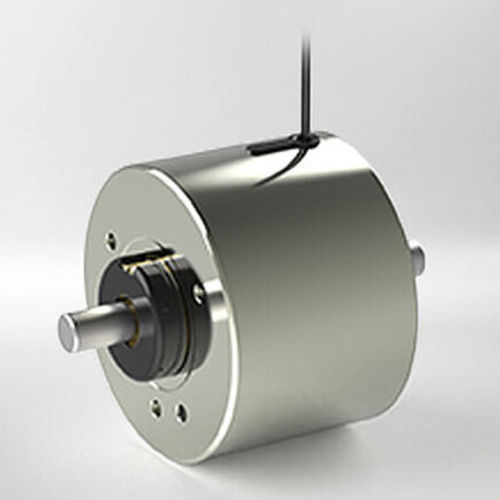

Elettromagnete rotativo Monostable Rotary Solenoid

a corsa unicacompattomonostabile

Panoramica
Gli elettromagneti rotativi monostabili Kendrion sono attuatori rotativi con ritorno a molla progettati per movimenti di rotazione ripetuti, offrendo posizionamento preciso, lunga durata e cicli di commutazione brevi. Vengono impiegati in ingegneria meccanica, tecnologia medica e di laboratorio, macchine mobili e trasporto come attuatori per sportelli di smistamento, valvole a farfalla e sistemi di bloccaggio. Un albero supportato da cuscinetti a sfera su entrambi i lati garantisce posizionamento accurato e resistenza alle accelerazioni lineari, rendendoli adatti ad applicazioni ferroviarie e aeronautiche.

Progettazione e famiglie di prodotto
Le versioni monostabili (a corsa singola) sono disponibili in due forme principali: Serie D (cilindrico/rotondo) e Serie E (quadrato). Le varianti D (D1–D9) e E (E3–E9) coprono una gamma di angoli di rotazione e coppie. Le configurazioni standard includono elettromagneti rotativi con molla di richiamo; sono disponibili versioni invertenti a due bobine e varianti personalizzate (terminali a innesto, albero modificato, fori di montaggio specifici) su richiesta.

Funzionamento standard e personalizzazione
I modelli preferenziali sono progettati per funzionamento a 24 V DC e 100% ED. Gli angoli di rotazione disponibili variano da 25° a 95°. La versione BOR (albero su entrambi i lati) può essere usata destrorsa o sinistrorsa con angoli di 45° o 95°; le molle di richiamo sono montate sull'albero destro. A seconda di dimensioni, angolo e ciclo, può essere consigliata una molla di ritorno più morbida (codice DS9429). Altri design dell'albero, flange di montaggio, solenoidi invertenti, tensioni speciali, cicli e opzioni di connessione (lunghezze cavo, terminali) sono disponibili su richiesta.

Vantaggi

• Ingombro compatto
• Elevata durata
• Movimento puramente rotatorio (senza corsa assiale)
• Montaggio preciso dell'albero con cuscinetti a sfera
• Cicli di commutazione brevi

Campi di applicazione
Utilizzati dove sono richiesti movimenti di rotazione ripetuti: meccanismi di taglio, alimentazione, smistamento o bloccaggio in processi automatizzati; controllo accessi, otturatori ottici e altre attività di automazione di precisione.

Specifiche tecniche generali

• Tensione nominale: 24 V DC (standard); 205 V DC e altre tensioni su richiesta
• Ciclo di lavoro: 100% ED (standard); altri valori ED (40% / 25% / 5%) su richiesta
• Connessione: conduttori liberi, lunghezza standard 20 cm (altre lunghezze o terminali a innesto su richiesta)
• Angoli di rotazione disponibili: 25° / 35° / 45° / 65° / 95°
• Coppia iniziale Tipo D: 0,045 Ncm – 200 Ncm
• Coppia iniziale Tipo E: 0,2 Ncm – 480 Ncm
• Classe termica: B
