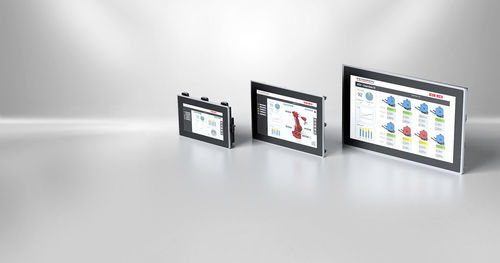

HMI con touch screen Vico HMI

touch screencon touch screen resistivocon touch screen multitouch

Panoramica
Terminali HMI per visualizzazione touch scalabile single- e multi-touch. I terminali Vico eseguono la visualizzazione CODESYS localmente e forniscono connettività Ethernet flessibile per l'integrazione con più controller.

Descrizione
Il terminale operatore Vico (single- o multi-touch) consente a produttori e utilizzatori di creare visualizzazioni in modo indipendente dal programma PLC. La visualizzazione viene eseguita direttamente sul Vico HMI senza richiedere risorse aggiuntive del processore o estensioni del programma PLC. Un singolo Vico HMI può collegarsi via Ethernet a diversi controller compatibili CODESYS simultaneamente, con mappatura variabili opzionale. L'ambiente di sviluppo della visualizzazione è incluso nel CODESYS Development System senza licenze aggiuntive. Sono supportate le funzioni moderne di visualizzazione CODESYS; la visualizzazione dei dati di processo da controller CODESYS V2.3 e CODESYS V3 agevola estensioni e ammodernamenti. La famiglia Vico HMI comprende dispositivi con opzioni di processore e display scalabili (4,3 a 10,1 pollici) ed è disponibile per uso a lungo termine nei concetti macchina industriali.

Vantaggi principali

• Display widescreen con retroilluminazione LED bianca
• Tecnologia processore fanless
• Processore ARM Cortex-A8 con accelerazione grafica (1 GHz)
• Interfacce industriali (RS-232, RS-485, USB)
• Visualizzazione tramite CODESYS Development System
• Tenuta frontale continua contro polvere, sporco e spruzzi (frontale IP66)

Specifiche tecniche generali (tabella)
Parametro : Valore
Tipo : Vico 04
Dimensione / risoluzione display : 4,3" / 480 x 272 (PSP)
: 7" / 800 x 480 (WVGA)
: 10,1" / 1024 x 600 (WSVGA)
Touch screen : Resistivo analogico a 4 fili
Retroilluminazione : LED bianco
Processore : ARM Cortex-A8 - 1 GHz
Software : CODESYS HMI
Memoria : 4 GB Flash
Reti : Ethernet 10/100 Mbit – RJ45
Interfaccia : RS-232, RS-485, USB
Alimentazione : 24 V DC
Temperatura di esercizio : 0°C ... +50°C
Classe di protezione : Frontale: IP 66; posteriore: IP 20
Pannello frontale : Pannello frontale in plastica con pellicola nera di inserimento, tenuta continua contro polvere, sporco e spruzzi d'acqua

Caratteristiche / specifiche tecniche

• Tipo: Vico 04
• Dimensione / risoluzione display: 4,3" (480 x 272), 7" (800 x 480 WVGA), 10,1" (1024 x 600 WSVGA)
• Touch screen: Resistivo analogico a 4 fili
• Retroilluminazione: LED bianco
• Processore: ARM Cortex-A8 - 1 GHz
• Software: CODESYS HMI
• Memoria: 4 GB Flash
• Reti: Ethernet 10/100 Mbit – RJ45
• Interfaccia: RS-232, RS-485, USB
• Alimentazione: 24 V DC
• Temperatura di esercizio: 0°C ... +50°C
• Classe di protezione: Frontale IP66; Posteriore IP20
• Pannello frontale: Pannello frontale in plastica con pellicola nera di inserimento, tenuta continua contro polvere, sporco e spruzzi d'acqua
