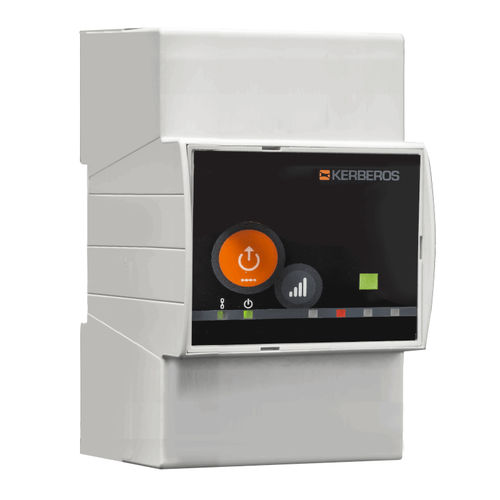

Il KET-DDX-410, progettato per la realizzazione di sistemi di controllo utilizzati nell'automazione degli edifici, è un modulo I/O con 4 ingressi digitali per contatto pulito (max 30 Hz) e 4 uscite digitali a relè SPDT di tipo NC C NO con portata 12 A @ 250 VAC, 12 A @ 24 VDC e corrente massima di picco fino a 100 A.
È dotato di un'interfaccia a 4 led per visualizzare lo stato di ogni ingresso/uscita selezionabili tramite pratica tastiera e di una memoria F-RAM per il mantenimento dei parametri configurati in caso di interruzione all'alimentazione.
Il KET-DDX-410 supporta la comunicazione seriale RS485 con protocollo ModBUS RTU di tipo Slave. Il montaggio a barra DIN e i morsetti a molla estraibili, rendono semplificata la sua installazione in qualsiasi quadro elettrico industriale.
SPECIFICHE GENERALI
Grado di Protezione - IP30
Temperatura Operativa - -10 ÷ +60 °C
CONTENITORE
Dimensioni - 53.5 x 90.5 x 61 mm (L x A x P)
Fissaggio - A barra DIN
Moduli DIN richiesti - 3
Tipo Quadro Elettrico - Industriale
Materiale - Blend PC/ABS autoestinguente UL94-VO
ALIMENTAZIONE
Tensione di Alimentazione - 12 ÷ 24 VAC/12 ÷ 36 VDC
Consumo - 370 mA
Tipologia Connettori - Morsetti a molla estraibili
INTERFACCIA RS485
Protocolli Supportati - ModBUS RTU Slave
Isolata - SI
Tipologia Connettori - Morsetti a molla estraibili
INGRESSI DIGITALI
Canali - 4 ingressi digitali per contatto pulito (Max. 30 Hz)
USCITE RELE'
Canali - 4 uscite digitali a relè SPDT con contatto di scambio NC C NO
Tensione Massima di Commutazione - 250 VAC, 24 VDC
Corrente Massima Nominale - 12 A
Corrente Massima di Picco - Modello High-Inrush: Corrente di picco fino a 100 A
Isolamento - 1.000 MOhm min @ 500 VDC
