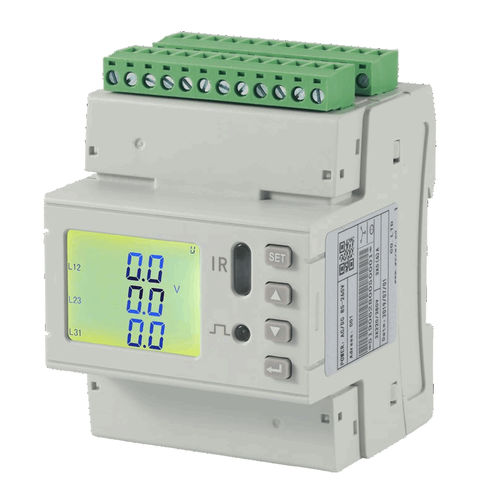

Contatore di energia elettrica trifase KET-PMT-414.16

su guida DINModbuscon display LCD

KET-PMT-414.16 è un contatore di energia multicanale che include quattro terne di trasformatori amperometrici da 16 mm per carichi da 100 A. Adatto alla misura dell'energia e dei principali parametri elettrici di circuiti trifase multipli in particolare in quadri elettrici industriali o civili con spazio limitato, con comunicazione integrata RS485 ModBUS RTU. Il KET-PMT-414.16 può essere utilizzato in tutti i tipi di sistemi di controllo, sistemi SCADA e sistemi di gestione dell'energia, anche grazie ai due ingressi/due uscite digitali e all'uscita impulsiva. Disponibile con altre versioni di TA. SPECIFICHE GENERALI Grado di Protezione - IP50 Temperatura Operativa -20 ÷ +60 °C Temperatura di Immagazzinamento -40 ÷ +70 °C Umidità Relativa - MAX 95% senza condensa CONTENITORE Dimensioni - 72x87.8x71.5mm (LxAxP) 4 Moduli DIN Connettori - Morsetti integrati a vite SPECIFICHE FISICHE TA Dimensioni - 31x50x36mm (LxAxP) Connessioni - RJ45 Fissaggio - Cavo da 1.5 m Diametro Cavo - Max 16 mm ALIMENTAZIONE Alimentazione ausiliaria: 85 ÷ 265 VAC/DC Consumo <=10 VA POWER METER Inserzione - Trifase 3 o 4 fili Corrente Massima Nominale - 100 A Connessioni - RJ45 INTERFACCIA RS485 Protocolli - ModBUS RTU Velocità di Comunicazione - 1200 ÷ 38400 bps INGRESSI DIGITALI 2 per contatto pulito INGRESSO CORRENTE E TENSIONE Ingressi Tensione - 3×220/380 VAC Ingressi Corrente - 100 A @ 45 ÷ 65 Hz USCITE DIGITALI 2 in modalità relè normalmente aperto con tensione di commutazione massima di 250 VAC/3 A, 30 VDC/3 A + 1 uscita impulsiva CERTIFICAZIONI Norme - EN 61326-1:2013; EN IEC 61000-3-2:2019; EN 61000-3-3:2013+A1:2019; (IEC 61000-4-2; -4-3;-4-4;-4-5;-4-6;-4-8;-4-11) Approvazioni - CE
