Sensore di posizione lineare CS-L series

senza contattomagneticocon uscita digitale

Panoramica

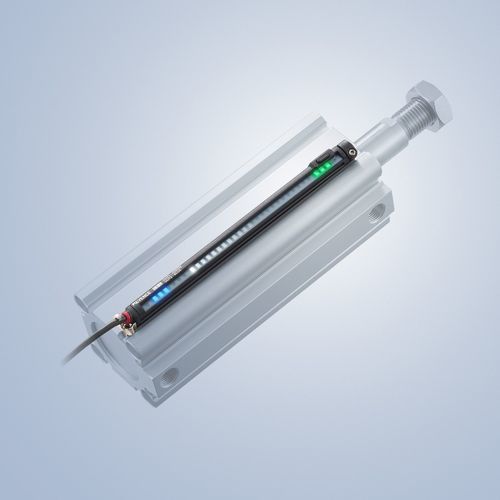

La serie CS-L è un sensore lineare per cilindri pneumatici che fornisce un'indicazione visibile e in tempo reale della posizione del pistone tramite una LED a barra di lunghezza totale. Consente il montaggio dall'alto senza smontare il cilindro e una rapida configurazione tramite insegnamento a 2 punti con pulsante. Il sensore fornisce dati sulla posizione del pistone e sul livello di impatto per agevolare diagnostica e ottimizzazione dei tempi di ciclo.

Caratteristiche principali

• LED a barra di lunghezza totale per la visualizzazione in tempo reale della posizione del pistone.
• Semplice insegnamento a 2 punti (pulsante) per una rapida messa a punto senza allineamento.
• Montaggio dall'alto — installazione e rimozione senza smontare il cilindro.
• Segnala posizione del pistone e livello di impatto per diagnostica e controllo di processo.
• Standard: 2 uscite; terza uscita opzionale e configurazione avanzata tramite amplificatore ad alta funzionalità.

Dettagli
Il CS-L utilizza una LED a barra visibile per mostrare la posizione del pistone con risoluzione fine. L'installazione avviene dall'alto nella scanalatura del cilindro evitando lo smontaggio. Le impostazioni si effettuano con un pulsante di insegnamento a 2 punti e possono essere bloccate per evitare modifiche accidentali. Il sensore fornisce dati sul livello di impatto e sul tempo di corsa per favorire la rilevazione precoce di guasti e il miglioramento dei processi. Il cablaggio supporta fili liberi o connettori M8; alcune funzioni richiedono il tipo di connettore PNP M8. Un amplificatore opzionale consente di regolare la finestra del set-point, creare una terza uscita, effettuare configurazioni da remoto per installazioni difficili da raggiungere e può essere scollegato dopo la configurazione se necessario.

Applicazioni / Casi d'uso

• Monitoraggio in tempo reale della posizione del pistone per messa a punto e risoluzione dei problemi.
• Controllo basato sulla posizione o interlock utilizzando punti insegnati.
• Diagnostica delle macchine usando le uscite di livello di impatto e tempo di corsa.
• Situazioni in cui non è pratico rimuovere il cilindro per l'installazione del sensore.

Caratteristiche / specifiche tecniche

• Serie / Modello: CS-L series
• Indicazione visibile: LED a barra di lunghezza totale (posizione del pistone in tempo reale)
• Risoluzione di posizione (segnalata): 1 mm
• Metodo di insegnamento: insegnamento a 2 punti (pulsante)
• Installazione: montaggio dall'alto (non richiede smontaggio del cilindro)
• Uscite: 2 uscite standard; 3ª uscita opzionale tramite amplificatore ad alta funzionalità
• Funzioni dell'amplificatore: finestra di set-point regolabile, possibilità di creare una 3ª uscita, configurazione remota per installazioni difficili; l'amplificatore può essere scollegato dopo la configurazione
• Connettore / cablaggio: supporta fili liberi o connettori M8 (alcune funzioni richiedono tipo PNP M8)
• Diagnostica: livello di impatto e informazioni sul tempo di corsa per il monitoraggio delle prestazioni
