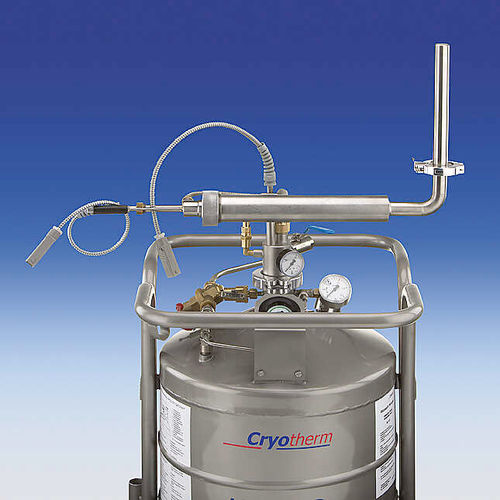

Frigorifero criogenico TG-KKK

Per soddisfare i requisiti di velocità di raffreddamento e basse temperature, a volte è necessario passare dal tradizionale raffreddamento a termostato al raffreddamento a gas liquido. KGW-ISOTHERM ha sviluppato una nuova applicazione KALTGAS per questa applicazione. In questo caso, una camera di prova viene raffreddata utilizzando azoto gassoso criogenico, consentendo un rapido raffreddamento a basse temperature. Il sistema a gas freddo è molto compatto e dispone di un attacco flangiato per collegare camere diverse in vetro o metallo direttamente all'ugello di uscita del gas. KALTGAS è un sistema di controllo della temperatura basato sulla bassa temperatura dell'azoto liquido come refrigerante. L'azoto liquido viene vaporizzato in un serbatoio criogenico per mezzo di un riscaldatore (jet). Questo genera un flusso costante di gas criogenico. Variando il riscaldatore (getto) sul controllore di sicurezza (SC5), è possibile modificare sia la capacità di raffreddamento che il volume del flusso di gas e ridurre al minimo il consumo di LN2 variando la potenza del getto. Il flusso di gas criogenico viene quindi convogliato attraverso un tubo metallico isolato sotto vuoto a uno scambiatore di calore (riscaldatore). Lo scambiatore di calore ha il compito di riscaldare il flusso di gas freddo alla temperatura desiderata. Ciò significa che un flusso di gas predefinito con una temperatura predefinita è disponibile come refrigerante all'uscita dell'ugello di uscita del gas.
