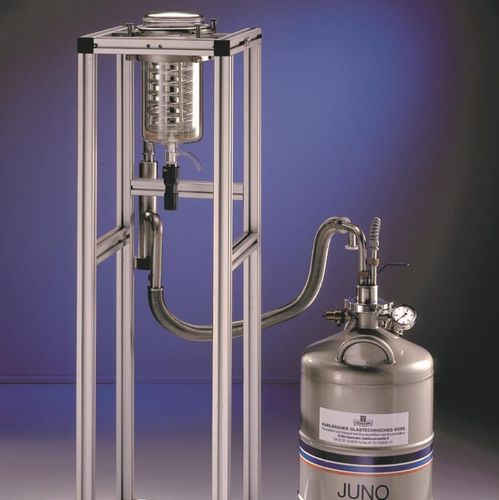

Frigorifero criogenico TG-RD

Per soddisfare i requisiti di velocità di raffreddamento e basse temperature, a volte è possibile passare dal tradizionale raffreddamento a termostato al raffreddamento a gas liquido. KGW-ISOTHERM ha sviluppato una nuova applicazione KALTGAS per questa applicazione. In questo caso, il reattore viene raffreddato utilizzando azoto gassoso criogenico, consentendo così elevate velocità di raffreddamento. KALTGAS è un sistema di controllo della temperatura basato sulla bassa temperatura dell'azoto liquido come refrigerante. L'azoto liquido viene vaporizzato in un serbatoio criogenico per mezzo di un riscaldatore (jet). Questo genera un flusso costante di gas criogenico. Variando il riscaldatore (getto) sul controllore di sicurezza (SC5), è possibile modificare sia la capacità di raffreddamento che il volume del flusso di gas e ridurre al minimo il consumo di LN2 variando la potenza del getto. Il flusso di gas criogenico viene quindi alimentato attraverso un tubo metallico flessibile isolato sottovuoto a uno scambiatore di calore (riscaldatore). Lo scambiatore di calore ha il compito di riscaldare il flusso di gas freddo alla temperatura desiderata. Ciò significa che all'uscita dello scambiatore di calore è disponibile come refrigerante un flusso di gas con una temperatura predefinita. Questo flusso di gas costante passa attraverso una serpentina di raffreddamento sospesa nel recipiente di reazione e raffredda il fluido nel recipiente. La serpentina di raffreddamento può essere collegata al sistema di gas freddo mediante un dispositivo di fissaggio rapido, rendendo l'installazione facile e veloce.
