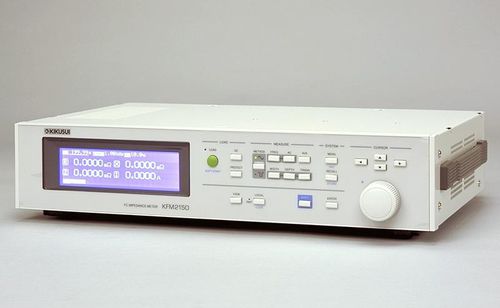

Apparecchio di misura di impedenza KFM2150

da banco

Outline Il sistema KFM2150 è un sistema di misurazione dell'impedenza della cella a combustibile configurato con un misuratore di impedenza della cella a combustibile KFM2150 e un carico elettronico serie PLZ-4W. La combinazione delle serie KFM2150 e PLZ-4WA (tipo di ingresso 0V) supporta la misurazione dell'impedenza per celle a combustibile singole. Oltre alla misura dell'impedenza con il metodo dell'impedenza AC, il sistema KFM2150 fornisce la misura IR con il metodo dell'interruzione di corrente. Il software applicativo consente la prova per ogni caratteristica della cella a combustibile come le caratteristiche I-V, le caratteristiche di corrente costante, il metodo di interruzione della corrente e il diagramma Cole-Cole con il metodo dell'impedenza AC. Inoltre, ogni prova può essere eseguita in un ordine specificato. Caratteristiche In grado di misurare l'impedenza nel campo di frequenza da 10 mHz a 20 kHz. Il funzionamento in parallelo con lo stesso modello della serie PLZ-4W migliora la capacità di corrente e la capacità di potenza. Capacità di potenza: 1000 W, 200 A, terminale di ingresso del carico: 1.da 5 V a 150 V (sistema KFM2150 1000-01) 660 W, 132 A, morsetto di ingresso del carico: 0 V fino a 150 V (sistema KFM2150 660-01A) La corrente alternata di misura può essere impostata da 0,1% a 10% (0,1% unità) della corrente di carico DC. Capacità di misurazione IR con il metodo dell'interruzione della corrente. In grado di variare la corrente di carico DC mantenendo l'impostazione della corrente AC (%). Dotato di protezione a bassa tensione Interfaccia esterna equipaggiata di serie (RS232C, GPIB, USB)
