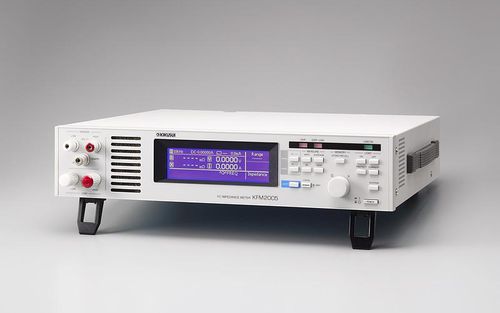

Apparecchio di misura di impedenza KFM2005

da banco

Outline L'impedenziometro KFM2005 è progettato per la prova della cella a combustibile con la piccola corrente (5 A o meno), e non solo la prova caratteristica corrente-tensione, il KFM2005 può facilmente misurare l'impedenza di una cella a combustibile usando il metodo dell'impedenza AC, e il grafico Cole-Cole. Utilizzando i dati di misura del grafico Cole-cole, è possibile calcolare la costante di circuito del circuito equivalente approssimativo della cella a combustibile. Il carico DC incorporato (60W) è in grado di funzionare a partire da 0 V, e può eseguire la prova per la cella a combustibile fino a 20V e 5A. Caratteristiche L'impedenza delle celle fino a 20V può essere misurata nel campo da 10 mHz a 10 kHz. (La tensione/corrente della cella può essere letta anche nel campo da 0 V a 20 V / da 0 A a 5 A) Misurazione dell'impedenza. (La misurazione della corrente alternata può essere impostata per il campo dal 10% al 100% di ogni campo del valore nominale in un passo dello 0,1%. ) (La misura dell'impedenza in condizione di misura della tensione AC a 5 mV applicata dal manichino a tensione costante può anche essere impostata. ) Il carico elettronico integrato offre due modalità di corrente costante per il carico nominale: 5 A e 0,5 A Risoluzioni di impostazione della corrente di carico di 0,1 mA (campo 5 A) e 0,01 mA (campo 0,5 A), con un consumo massimo di 60 W.
