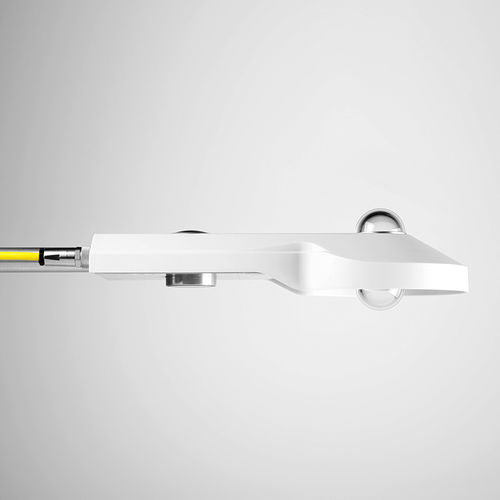

Radiometro netto CNR4

a infrarossi

Il radiometro netto CNR4 misura il bilancio energetico tra la radiazione in entrata a onde corte e a onde lunghe nel lontano infrarosso (FIR) rispetto alla radiazione a onde corte e a onde lunghe in uscita rilevata dalla superficie. Il radiometro netto CNR4 è composto da una coppia di piranometri, uno rivolto verso l'alto e l'altro verso il basso, e da una coppia di pirgeometri in una configurazione simile. Il rivelatore a onde lunghe superiore del CNR4 è dotato di una cupola a menisco. Questo assicura che le gocce d'acqua rotolino via facilmente e migliora il campo visivo a quasi 180°, rispetto ai 150° di una finestra piatta. Due sensori di temperatura, un Pt-100 e un termistore, sono integrati per la compatibilità con ogni data logger. Il sensore di temperatura serve a fornire informazioni per correggere le letture a infrarossi in base alla temperatura dell'alloggiamento dello strumento. Il design è molto leggero e dispone di uno schermo solare integrato che riduce gli effetti termici sulle misure a onde lunghe e corte. L'asta di montaggio può essere svitata per il trasporto. Un'unità di ventilazione opzionale CNF4 con riscaldatore è progettata come un'estensione del parasole e può essere montata di nuovo sul CNR4 o in un secondo momento. Questa unità è compatta e fornisce un flusso d'aria efficiente sulle cupole e sulle finestre per minimizzare la formazione di rugiada e ridurre la frequenza di pulizia. Il riscaldatore integrato può essere utilizzato per sciogliere la brina. Caratteristiche tecniche Precisione spettrale - 300 - 2800 nm (SW) 4,5 - 42 µm (LW) Dipendenza dalla temperatura - 4% 14 - +104 °F (-10 - +40 °C) Non linearità - 1% Tempo di risposta - 18 s Sensibilità - 5 - 20 µV/W/m² Campo di temperatura di funzionamento 1 - -40 - +176 °F (-40 - +80 °C) Uscite - Analogiche 4 x separate su/giù e LW/SW
