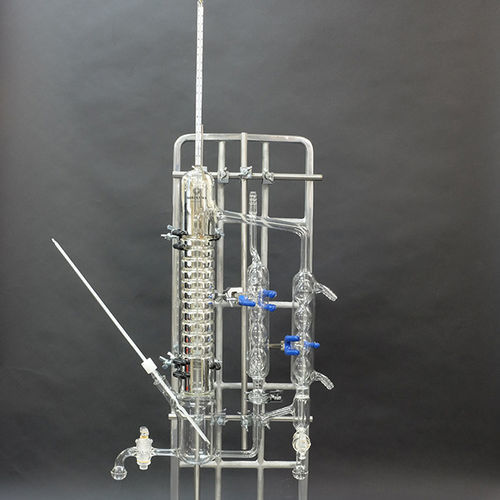

Colonna di distillazione in vetro borosilicato

di lunga durata

Panoramica
Questo apparecchio è progettato per ottenere dati di equilibrio vapore–liquido (VLE) per sistemi binari e per tracciare diagrammi x–y secondo il metodo Othmer. L'unità rappresenta 4 stadi teorici e dispone di una colonna a camicia per ridurre l'influenza della temperatura ambiente.

Funzione

• x e y indicano la frazione molare del componente a più basso punto di ebollizione nella fase liquida (x) e nella fase vapore (y).
• Quando la miscela binaria viene riscaldata fino all'equilibrio, si prelevano campioni delle fasi liquida e vapore e si analizzano mediante gascromatografia per ottenere punti (x, y).
• Modificando la composizione di carico e ripetendo le misure, si ottengono punti aggiuntivi (x, y) per costruire il diagramma x–y completo.
• La colonna è a camicia per minimizzare l'influenza della temperatura ambiente sulle misure di equilibrio.

Caratteristiche / specifiche tecniche

• Metodo: distillazione di equilibrio vapore/liquido tipo Othmer
• Scopo: misura del VLE per sistemi a due componenti e creazione di diagrammi di equilibrio x–y
• Valori misurati: x (frazione molare in fase liquida), y (frazione molare in fase vapore)
• Analisi: gascromatografia per la determinazione della composizione delle fasi
• Colonna: colonna a camicia per minimizzare l'influenza della temperatura esterna
• Stadi teorici: 4 stadi teorici
• Produttore: Kiriyama glass

Note
Sono forniti disegni di assemblaggio e fotografie; l'esercizio consente di raccogliere dati di composizione per costruire il diagramma x–y e valutare il numero di stadi teorici.
