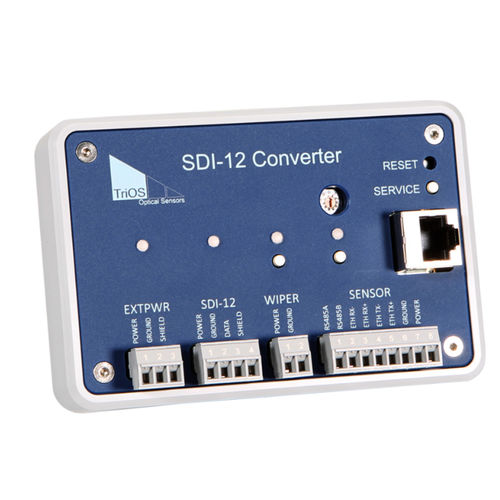

Convertitore di protocolli SDI-12

di potenzaEthernetModbus

Il convertitore SDI-12 traduce il protocollo Modbus utilizzato dai sensori TriOS in SDI-12 e serve quindi come interfaccia tra i sensori e l'interfaccia SDI-12 delle periferiche. Grazie alla sua bassa potenza di standby (< 20 mW) è perfettamente adatto per il funzionamento con una batteria come alimentazione. Quattro LED di stato informano continuamente l'utente sulla modalità di funzionamento corrente e sull'alimentazione. Sia le misurazioni con i sensori G2 che i cicli di pulizia del tergicristallo possono essere controllati tramite il convertitore. L'interfaccia Ethernet implementata permette l'esportazione dei dati e la configurazione del sensore tramite l'interfaccia web. Con tre pulsanti manuali è possibile attivare la scansione dei sensori, la pulizia dei tergicristalli e la modalità di servizio. La posizione dell'encoder rotativo determina l'indirizzo del sensore tramite il quale viene indirizzato il sensore. Alimentazione - 12...24 VDC (± 10 %) - Morsetto di collegamento - 1,5 mm² - AWG 16 INTERFACCIA SDI-12 - - Alimentazione - 10...24 VDC (± 10 %) - Consumo di energia in standby - < 20 mW Protocollo - SDI-12 - INTERFACCIA WIPER - - Terminale di connessione - 1,5 mm² - AWG 16 Standard - W55 Wiper - INTERFACCIA SENSORE - - Terminale di collegamento - 1,5 mm² - AWG 16 Standard - RS485 - Protocollo - Modbus RTU - RETE* - - Standard - Ethernet - Connessione - RJ45 - AMBIENTE - - Temperatura di funzionamento - 0...+40 °C - ~ +32 °F a +104 °F Temperatura di stoccaggio - -10...+70 °C - ~ 14 ˚F a 158 ˚F Umidità relativa dell'aria - 0...95 % (senza condensa) - Tipo di protezione - IP30 - NEMA 1 DISPLAY - - LED - 4x LED di stato RGB - MECCANICA - - Materiale dell'alloggiamento - PVC, Perspex - Dimensioni (L x P x A) - 120 mm x 80 mm x 45mm - ~ 4.7" x 3.2" x 1.8" Peso - 250 g - ~ 0,6 lbs
