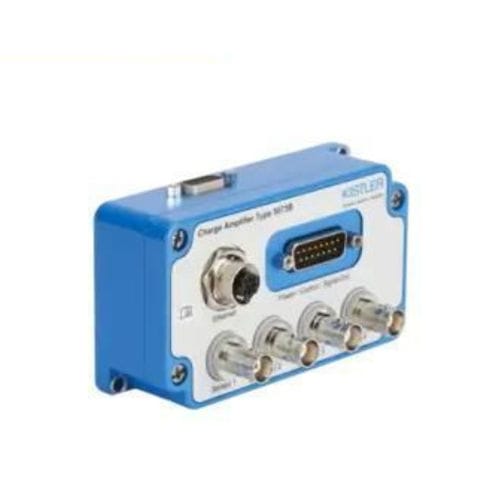

Amplificatore di segnale 5073B series

di transimpedenzadi correntedi tensione

Panoramica
L'amplificatore di carica industriale multiuso (ICAM-B) può essere utilizzato ovunque si misurino grandezze meccaniche con sensori piezoelettrici. I sensori piezoelettrici producono una carica elettrica che varia proporzionalmente al carico applicato. L'amplificatore di carica tipo 5073B converte un segnale di carica in un segnale di tensione a bassa impedenza. Copre segnali lenti e quasi statici oltre a processi dinamici. A seconda della variante, è possibile collegare fino a quattro sensori simultaneamente. Il 5073B combina un instradamento analogico collaudato con connettività IIoT in parallelo e l'elaborazione remota dei dati, garantendo prestazioni su entrambe le vie. L'interfaccia web consente la visualizzazione dei dati di misura e offre accesso sicuro e comodo a numerose opzioni di configurazione quali min/max, RMS, valori integrali, filtri passa basso/alto, valutazioni e canali virtuali. L'aggiornamento di licenza IIoT sblocca i protocolli OPC-UA e MQTT per lo streaming dei dati e la parametrizzazione.

Caratteristiche/vantaggi principali

• Ampio campo di misura regolabile: ±20 ... ±1 000 000 pC
• 1, 2, 3 o 4 canali con configurazione e controllo individuali
• Segnale di uscita: ±10 V o 4 ... 20 mA con larghezza di banda fino a 20 kHz
• Interfaccia web per la configurazione del dispositivo
• Streaming digitale dei dati fino a 1 kSps
• Canali virtuali per calcoli in tempo reale da uno o più canali sensore
• Funzioni: picco e integrale, valori RMS, filtro passa basso e filtro passa alto commutabile

Specifiche tecniche

• Modello: 5073B
• Principio di misura: converte la carica dei sensori piezoelettrici in segnale di tensione a bassa impedenza
• Campo di misura: regolabile da ±20 pC a ±1 000 000 pC
• Canali: configurabile 1–4; configurazione e controllo individuale per canale
• Uscite analogiche: ±10 V o 4 ... 20 mA (selezionabile)
• Larghezza di banda analogica: fino a 20 kHz
• Streaming digitale: fino a 1 kSps
• Elaborazione in tempo reale: canali virtuali per calcoli su uno o più canali
• Funzioni a bordo: picco, integrale, RMS, filtro passa basso, filtro passa alto commutabile, valutazioni min/max
• Interfaccia: Ethernet con interfaccia web per configurazione e visualizzazione
• Opzione IIoT: aggiornamento licenza per OPC-UA e MQTT
• Ambiti di applicazione: segnali lenti/quasi statici e processi dinamici; adatto ad ambienti industriali severi
