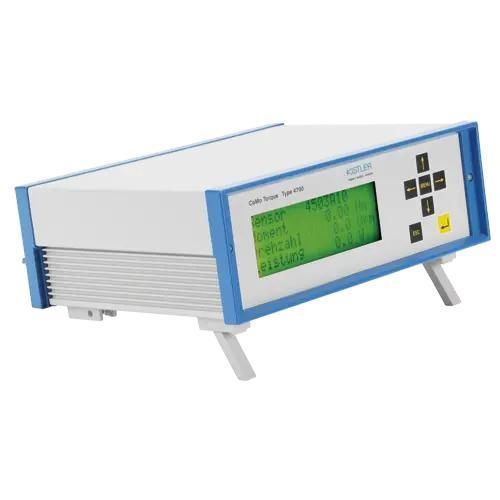

Utensile di verifica di coppia 4700BP000

Panoramica
Strumento di valutazione plug-and-play per trasduttori di coppia a estensimetro (uscita in tensione o in frequenza). Progettato per acquisizione, visualizzazione e calcolo di caratteristiche statistiche e potenza meccanica. Telecomando via USB o RS-232.

Caratteristiche principali

• Valutazione plug-and-play per trasduttori di coppia a estensimetro (uscita tensione o frequenza)
• Elevata velocità di misura: 10 kHz
• Precisione: <0,05%
• Acquisizione e visualizzazione di caratteristiche statistiche e calcolo della potenza meccanica
• Telecomando via USB o RS-232

Dati tecnici
Campi di misura

• Velocità di misura: 10 kHz

Tipo di prodotto

• Uscite trasduttore di coppia: ±5, ±10 VDC

Caratteristiche metrologiche

• Rilevamento picco min./max.: 1 ms
• Sensibilità ponte completo estensimetrico: 0,5 … 3,5 mV/V (4/6 conduttori)

Proprietà elettriche

• Reazione al superamento della soglia: 1 ms
• Alimentazione ingressi sensore: 5 V

Proprietà dinamiche

• Frequenza supportata dal trasduttore di coppia: ≤300 kHz

Funzionamento e installazione

• Intervallo di temperatura operativa: -10 … 60 °C
• Alimentazione trasduttore di coppia: 24 V
• Alimentazione ingresso: 100 … 240 VDC, 50 … 60 Hz
• Applicazioni: test in linea e end-of-line per processi produttivi

Interfacce

• USB, RS-232 (telecomando); porta di comunicazione: ca. 115 kbps

Dimensioni e materiali

• Larghezza: 260 mm
• Altezza: 2U
• Materiale chassis: alluminio

Specifiche tecniche

• Nome prodotto: Strumento di valutazione CoMo Torque
• Modello: 4700BP000
• ID (interno): 18014166
• Velocità di misura: 10 kHz
• Precisione: <0,05%
• Rilevazione picco: 1 ms
• Sensibilità: 0,5 … 3,5 mV/V
• Alimentazione sensori: 5 V
• Uscite trasduttore di coppia: ±5, ±10 VDC
• Capacità di frequenza: ≤300 kHz
• Temperatura operativa: -10 … 60 °C
• Tensione di alimentazione trasduttore: 24 V
• Alimentazione: 100 … 240 VDC, 50 … 60 Hz
• Interfacce: USB, RS-232; porta comm. ≈115 kbps
• Dimensioni: larghezza 260 mm; altezza 2U
• Chassis: alluminio
