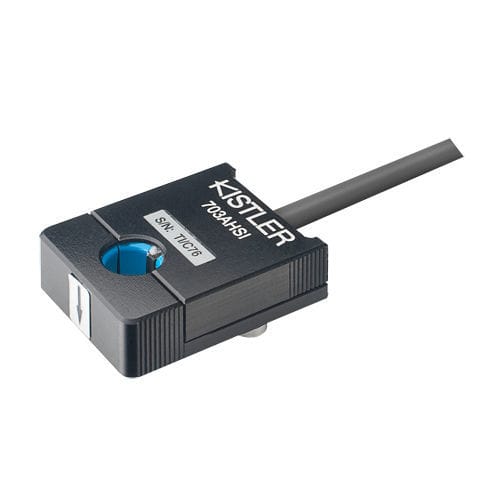

Sensore di corrente toroidale M703AHSI

DCAC

Sensore di corrente AC/DC e di impulsi di corrente Applicabile per fili di diametro 2,7 ... 3,0 mm Tensioni di alimentazione: 5 ... 10,5 VDC (M703A); 9 ... 20 VDC (M703B) Il sensore di corrente e di impulsi di corrente tipo M703A... è utilizzato per la misura della corrente CC e CA e degli impulsi di corrente. Il sensore di impulsi di corrente si basa sul principio di misura di Hall e consente quindi di misurare indirettamente l'amperaggio in un filo. I vantaggi sono: Il segnale di misura è isolato galvanicamente dal filo sotto tensione, di cui deve essere misurata la corrente. Inoltre, non è necessario dividere il filo sotto tensione. Le variazioni del filo sotto tensione producono una variazione del campo magnetico intorno al filo. Un sensore di Hall con nucleo toroidale rileva le variazioni del campo magnetico e fornisce una tensione di uscita proporzionale alla corrente. La qualità della tensione di alimentazione influisce linearmente sulla sensibilità e quindi sul campo di misura.
