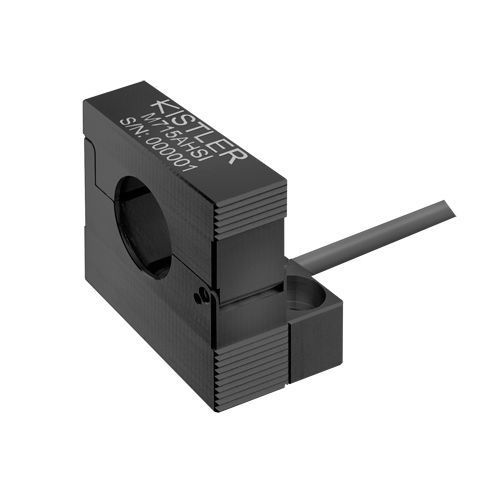

Sensore di corrente toroidale M715AHSI

DCAC

- Applicabile per fili di diametro 13,5 ... 15,0 mm - Tensione di alimentazione: 4,5 ... 10,5 VCC Il sensore di corrente e di impulsi di corrente tipo M715A... è utilizzato per la misura di corrente CC e CA e di impulsi di corrente. Il sensore di corrente a impulsi si basa sul principio di misura di Hall e consente la misurazione indiretta della corrente in un filo. I vantaggi sono: Il segnale di misura è isolato galvanicamente dal filo sotto tensione, di cui deve essere misurata la corrente. Inoltre, non è necessario dividere il filo sotto tensione. Le variazioni del filo sotto tensione producono una variazione del campo magnetico attorno al filo. Un sensore di Hall con nucleo toroidale rileva le variazioni del campo magnetico e fornisce una tensione di uscita proporzionale alla corrente.
