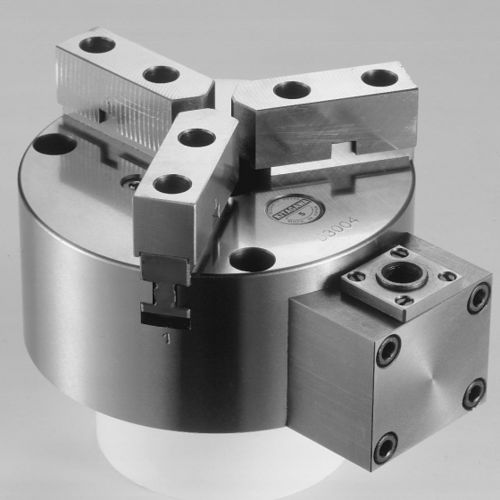

Mandrino di serraggio di pezzo per tornitura SC-5S

per tornitura internaper tornitura esternamanuale

Descrizione del prodotto
Mandrino a vite fisso per il bloccaggio di pezzi in operazioni di tornitura e montaggio su dispositivi.

• Disponibile su multiplacca per un facile montaggio su attrezzature.
• Design compatto per installazioni con spazio limitato.
• I morsi morbidi sono lavorabili per adattarsi a vari pezzi.

Caratteristiche principali

• Forza di serraggio max (kN): 12
• Coppia ammissibile della maniglia (N·m): 39.2
• Peso (kg): 5.3
• Campo di serraggio esterno (mm): 3~110
• Campo di serraggio interno (mm): 33~100

Specifiche prodotto (estratto)
Modello: SC-4S — SC-5S
Forza di serraggio max (kN): 9.6 — 12
Coppia della maniglia (N·m): 27.5 — 39.2
Diametro di serraggio (Esterno, mm): 3～95 — 3～110
Diametro di serraggio (Interno, mm): 29～84 — 33～100
Peso netto (kg) (con morsi morbidi): 4 — 5.3
Disegno generale: PDF disponibile per ogni modello
DXF/DWG: File DXF e DWG disponibili per ogni modello

Specifiche tecniche

• Marca: Kitagawa
• Modello: SC-5S
• SKU: sc-5s
• Forza di serraggio max: 12 kN (SC-5S)
• Coppia ammissibile della maniglia: 39.2 N·m (SC-5S)
• Peso netto (con morsi morbidi): 5.3 kg (SC-5S)
• Campo di serraggio esterno (SC-5S): 3–110 mm
• Campo di serraggio interno (SC-5S): 33–100 mm
• Disponibile su multiplacca per facile montaggio
• Morsi morbidi: lavorabili per adattare i pezzi
