Sistema di controllo assi QTC100
Aggiungi ai preferiti
Confronta con altri prodotti
Descrizione
Panoramica
Caratteristiche principali
Specifiche tecniche

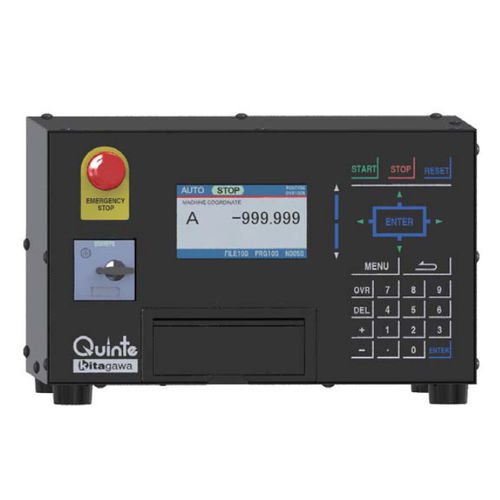

- Prodotto: Kitagawa Quinte QTC100 — controllore 4° asse standard per tavole rotanti CNC e controllo assi
- Controllo a un asse con display a colori ad alta risoluzione e monitoraggio in tempo reale
- Interfacce: EtherCAT, estensione I/O, slot MMC; RS422C opzionale e generatore di impulsi manuale opzionale
Caratteristiche principali
- Display a colori
- Display TFT ad alta risoluzione (480 × 272) che mostra posizione attuale, programma in esecuzione, informazioni sul motore e stato.
- Facile immissione e gestione dei programmi
- Lo schermo interattivo di editing riduce gli errori di immissione; programmi e parametri I/O possono essere gestiti tramite scheda MMC rimovibile.
- Riduzione del tempo di indicizzazione
- La comunicazione EtherCAT ad alta velocità riduce i tempi di indicizzazione e migliora la produttività.
- Flessibilità nella scelta dei motori
- Supporta vari servomotori (es. 200 W) per adattarsi a diverse lavorazioni e ambienti.
- Estensione I/O e uscite segnale
- L'estensione I/O consente la selezione dei programmi e l'uscita della posizione WZRN e dei segnali M verso il controllo macchina.
- Arresto di emergenza e sicurezza
- Supporta ingressi esterni di arresto di emergenza e arresto forzato del servo; disponibili due coppie di uscite per segnale EMG Stop.
- Accessori opzionali
- Generatore di impulsi manuale (opzionale) e interfaccia RS422C (opzionale).
Specifiche tecniche
- Modello: Quinte QTC100
- Marca: Kitagawa
- Assi controllati: 1 axis
- Servomotore: Servomotore CA con codificatore assoluto
- Unità di impostazione: 0.001°
- Unità controllata: 0.0001°
- Angolo massimo impostabile: 9999 rotation + 360° ± 999.999°
- Partizione uguale: 0–9999 partizioni (divisibile in settori)
- Capacità programma: Max. program No. 999; 9999 blocks/CH
- Metodo di comando: Absolute / incremental (selezionabile G90/G91)
- Ritorno alla posizione zero: MZRN e WZRN (mediante ingresso esterno)
- Alimentazione manuale: Avanzamento rapido, avanzamento lento, avanzamento a step
- Funzioni preparatorie: Dwell, Lead Cutting, funzione buffer, presenza pinza, controllo deviazioni, avvio interbloccato/continuo, ripetizione, salto ciclo, assoluto/incrementale
- Funzione allarme: Numero e messaggio di allarme visualizzati automaticamente; cronologia 100 allarmi
- Visualizzazione angolo: Coordinate macchina, coordinate lavoro, coordinate relative, spostamento rimanente, coordinate complessive
- Alimentazione: AC 200–230 V ±10% 50/60 Hz (Mono / 3 fasi)
- Consumo di potenza: 10 A
- Dimensioni (mm): 320 × 190 × 250 (L × A × P)
- Peso: 10.0 kg
- Ambiente: Temperatura d'uso 0–45°C; stoccaggio -10–60°C; umidità 20–80% RH (senza condensa); vibrazioni ≤0.5 G; resistenza agli urti ≤1 G; inquinamento livello 3
- Display: TFT colore 480 × 272
- Segnali I/O esterni: Ingressi — Start, Stop, External EMG Stop1, External EMG Stop2 ; Uscite — Block completed, EMG Stop out1, EMG Stop out2, uscita allarme (contatto B)
- RS422C I/F (opzione): funzione controllo remoto solo
- Slot MMC: programmi e parametri possono essere caricati/scaricati tramite scheda di memoria
