Controllo numerico per tavola rotante QTC200
2 assicon HMI integratoEtherCAT

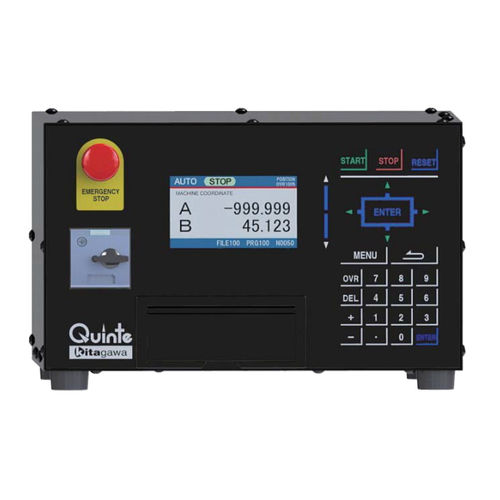

Controllo numerico per tavola rotante - QTC200 - Kitagawa Europe - 2 assi / con HMI integrato / EtherCAT
Controllo numerico per tavola rotante - QTC200 - Kitagawa Europe - 2 assi / con HMI integrato / EtherCAT
Controllo numerico per tavola rotante - QTC200 - Kitagawa Europe - 2 assi / con HMI integrato / EtherCAT - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Applicazioni
per tavola rotante
Numero di assi
2 assi
Altre caratteristiche
con HMI integrato, EtherCAT
Comunicazione
RS422/RS485, EtherCAT
Input/output
I/O

Descrizione

Overview
  • Quinte Series QTC200 — controllore per 4° e 5° asse CNC (indicizzazione rotante)
  • Controlla fino a 2 assi con servomotori AC e encoder assoluto
  • Progettato per tavole rotanti e applicazioni di lavorazione multi-asse


Key features
  • Display a colori per stato e informazioni programma
    • Display TFT a colori 480 × 272 che mostra posizione, programma in esecuzione, dati motore e allarmi.
  • Inserimento e gestione programmi
    • Modifica interattiva per ridurre errori. Programmi e parametri possono essere caricati/scaricati tramite scheda MMC.
  • Indicizzazione ad alta velocità
    • Comunicazione EtherCAT che riduce i tempi di indicizzazione e supporta sincronizzazione veloce.
  • Selezione motori
    • Diverse opzioni di servomotore AC selezionabili in base all'applicazione (es. 200W standard, altre potenze disponibili).
  • Extension I/O e opzioni remote
    • Extension I/O consente selezione esterna dei programmi e uscite come posizione WZRN e segnali M. Interfaccia RS422C opzionale per controllo remoto.
  • Sicurezza e controllo manuale
    • Ingressi/uscite di arresto d'emergenza, supporto blocco esterno e generatore di impulsi manuale opzionale per avanzamento manuale/passi.


Further information
  • Model: Quinte QTC200
  • Assi controllati: 2 assi
  • Servo motor: Servomotore AC con encoder assoluto
  • Unità di impostazione: 0.001°
  • Unità controllata: 0.0001°
  • Angolo max impostabile: 9999 rotazioni +360° ±999.999°
  • Partizione: 0–9999 partizioni (divisibile in settori)
  • Capacità programma: N. programma max 999; 9999 blocchi/CH
  • Metodo di comando: Assoluto / incrementale (G90/G91 selezionabile)
  • Ritorno posizione zero: MZRN e WZRN (controllabile via ingresso esterno)
  • Alimentazione manuale: Spostamento rapido, avanzamento lento, avanzamento a passi
  • EM Stop / Arresto
    • Bottone di arresto d'emergenza, arresto forzato servomotore tramite interblocco esterno + arresto master; arresto tramite chiave o ingresso SP; due coppie di uscite EM Stop
  • Override velocità: Regolabile 1–200% (notchable)
  • Funzioni preparatorie e ausiliarie: Dwell, lead cutting, buffer, controllo presenza morsetto, controllo deviazione, interlock start, continuous start, repeating, loop jump, sub-program (M98), assoluto/incrementale, controllo segnale fine
  • Compensazioni e limiti: Compensazione errore passo fino a 360 posizioni; compensazione gioco; limite software e arresto over-travel (hard limit)
  • Allarme: Visualizzazione numero e messaggio di allarme con storico di 100 voci
  • Display: TFT colore 480 × 272
  • I/O esterne: Ingressi — Start, Stop, External EMG Stop1/2; Uscite — Blocco completato, uscite EMG Stop, uscita allarme (contatto B)
  • Slot MMC: Caricamento/scaricamento programmi e parametri


Technical specifications
  • Modello: QTC200
  • Serie: Quinte Series
  • Assi controllati: 2
  • Comunicazione: EtherCAT (indicizzazione ad alta velocità)
  • Alimentazione: AC200–230V ±10% 50/60Hz (mono / 3 fasi)
  • Corrente richiesta: 15 A
  • Dimensioni (L×A×P): 320 × 190 × 400 mm
  • Peso: 13.0 kg
  • Ambiente: Operativo 0–45°C; stoccaggio -10–60°C; umidità 20–80% RH (senza condensa); vibrazione ≤0.5G; urto ≤1G; livello di inquinamento 3
  • Opzioni: Slot MMC, RS422C I/F, extension I/O, generatore di impulsi manuale
  • Normative: CE (EMC), KC
