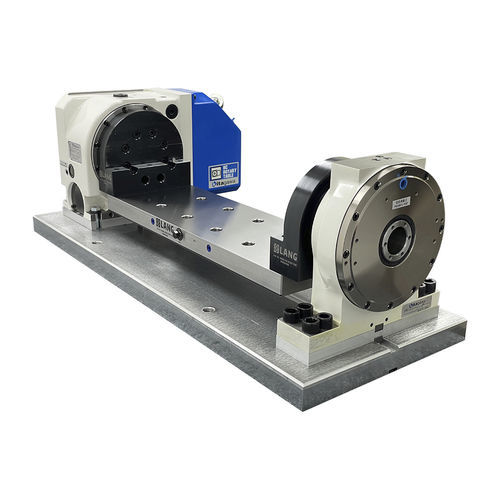

Tavola rotante azionata a motore CB-F

orizzontaleflessibilead alta prestazione

Panoramica
Il CB-F Production System è un trunnion monolaterale progettato per il fissaggio pezzi flessibile e ad alte prestazioni. Unisce la rigidità delle tavole rotanti KITAGAWA con un sistema zero-point LANG Quick.point integrato. Il Quick.point è il più basso sistema zero-point azionato manualmente presente sul mercato ed è incorporato nel ponte del trunnion per ridurre peso e momento d'inerzia; l'altezza Z ridotta massimizza l'area di lavorazione.

Caratteristiche principali

• Sistema molto rigido con elevata coppia di serraggio rotativo
• Elevata coppia di taglio per lavorazioni rapide di geometrie complesse
• Forza di tenuta LANG Quick.point fino a 6.000 kg per un bloccaggio sicuro
• Quick.point integrato che riduce peso e momento d'inerzia
• Progettazione del trunnion che garantisce eccellente accesso agli utensili e molteplici opzioni di bloccaggio
• Adattatori rettificati di precisione per alta ripetibilità e supporto di più posizioni/tipi di trunnion

Informazioni aggiuntive

• Sono disponibili diverse opzioni di dimensioni del trunnion.
• Possibilità di trasformare la configurazione da off-centre a on-centre per presentare i pezzi al mandrino con un diverso aspetto; il lato opposto può essere utilizzato inserendo fori filettati/forati per ulteriori fissaggi.
• Il ponte è rapidamente intercambiabile tra griglie Quick.point da 96 mm e 52 mm per soluzioni di bloccaggio flessibili (pezzi grandi o più pezzi piccoli).
• Nota: le morsa LANG Makro.Grip e i pezzi non sono inclusi nella fornitura.
• Fascicolo dati del trunnion disponibile con dimensioni e opzioni dettagliate (documentazione tecnica).

Caratteristiche / specifiche tecniche

• Nome prodotto / SKU: CB-F Production System
• Tipo di sistema: trunnion di produzione monolaterale con integrazione della tavola rotante KITAGAWA e LANG Quick.point
• Forza di tenuta Quick.point: fino a 6.000 kg
• Quick.point integrato: riduce peso e momento d'inerzia
• Griglie ponte intercambiabili: 96 mm e 52 mm
• Alta coppia di serraggio rotativo per elevata rigidità
• Elevata capacità di coppia di taglio per lavorazioni rapide di forme complesse
• Adattatori rettificati di precisione per alta ripetibilità e posizioni/tipi multipli
• Trunnion: serraggio unilaterale che consente ottimo accesso agli utensili e molteplici opzioni di bloccaggio
• Ambito: morsa LANG Makro.Grip e pezzi non inclusi
