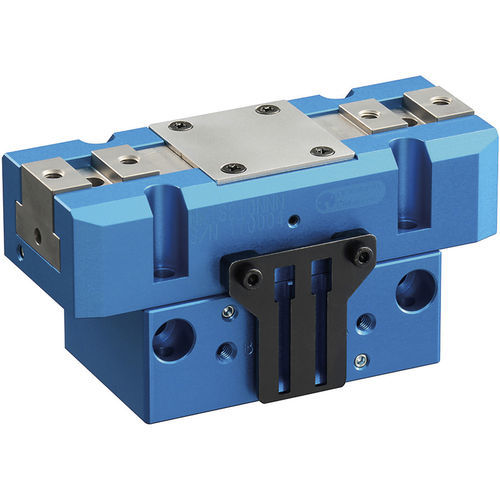

Pinza di presa pneumatica NTS2 series

parallelaa 2 griffeper robot industriali

Panoramica del prodotto
Pinza parallela pneumatica a due ganasce per automazione industriale e movimentazione robotizzata. Progettata per una presa stabile dei componenti e per un'integrazione semplice con gli attuatori robotici.

• Protezione dalle trucioli e manutenzione migliorata
• Elevata forza di presa per la gestione stabile di pezzi pesanti
• Corpo leggero e compatto che non limita il carico utile del robot
• Nuovo sistema di montaggio con ingombro minore rispetto ai modelli convenzionali
• Maggiore precisione di presa grazie a un corpo estremamente rigido

Dati tecnici principali
Close Force (N): 250
Open Force (N): 280
* Pressione dell'aria impostata a 0,6 MPa.
Measurement Distance L (mm): 10
Jaw Stroke: 12 mm (dia.), 6 mm (per finger)
Repeatability (mm): ±0.01
Mass (kg): 0.29
Air Consumption per reciprocating (cm3): 8.4
Air pressure (MPa): 0.2 ~ 0.8
Operating Temperature (℃): 5 ~ 60

Note

• Installare una valvola di controllo nel circuito dell'aria affinché la pinza non rilasci il pezzo in caso di diminuzione della pressione.
• È fornito un supporto per reed switch.
• Se si utilizzano sensori di prossimità per la rilevazione diretta della corsa delle ganasce, acquistare separatamente i relativi supporti.
• Il materiale delle guarnizioni interne è gomma nitrilica; sono disponibili guarnizioni in fluororubber come alternativa.

Specifiche (tabella)
Model | Jaw Stroke (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3 per reciprocating) | Air pressure (MPa) | Operating Temperature (℃)
NTS206 | 12 | 10 | 250 | 280 | ±0.01 | 0.29 | 8.4 | 0.2～0.8 | 5～60
NTS208 | 16 | 10 | 460 | 490 | ±0.01 | 0.48 | 18.8 | 0.2～0.8 | 5～60
NTS210 | 20 | 20 | 610 | 680 | ±0.01 | 0.78 | 35.1 | 0.2～0.8 | 5～60
NTS212 | 24 | 20 | 850 | 970 | ±0.01 | 1.34 | 52.4 | 0.2～0.8 | 5～60
NTS216 | 32 | 20 | 1520 | 1690 | ±0.01 | 2.52 | 123.2 | 0.2～0.8 | 5～60
NTS220 | 40 | 20 | 2700 | 2870 | ±0.01 | 5.14 | 272.2 | 0.2～0.8 | 5～60
NTS230-M | 60 | 20 | 4750 | 4820 | ±0.02 | 10.4 | 683.4 | 0.2～0.8 | 5～60
NTS230H-M | 41 | 20 | 7500 | 7650 | ±0.02 | 10.4 | 683.4 | 0.2～0.6 | 5～60

Informazioni aggiuntive
La distanza di misura è la distanza dalla superficie superiore della ganascia master al centro di presa. I valori sono forniti per pressione di alimentazione pari a 0,6 MPa.

Specifiche tecniche

• Marca: Kitagawa
• Modello / SKU: NTS206
• Serie: NTS series
• Close Force: 250 N (valore a 0,6 MPa)
• Open Force: 280 N (valore a 0,6 MPa)
• Measurement Distance L: 10 mm
• Jaw Stroke: 12 mm (diametro), 6 mm (per finger)
• Repeatability: ±0.01 mm
• Mass: 0.29 kg
• Air consumption per reciprocating: 8.4 cm3
• Intervallo di pressione: 0.2 ~ 0.8 MPa
• Range di temperatura di esercizio: 5 ~ 60 ℃
