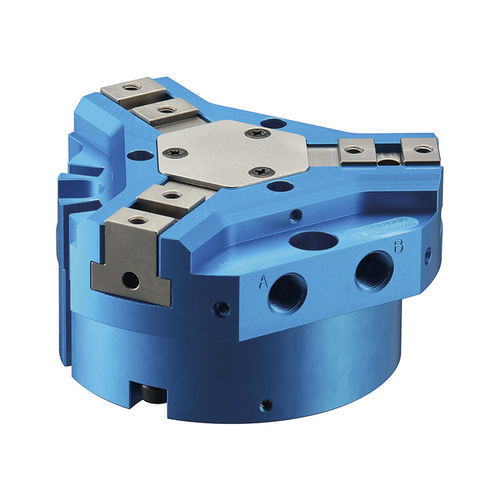

Pinza di presa pneumatica NTS3 series

parallelaa 3 griffeper carichi pesanti

Panoramica

• Pinza pneumatica parallela a tre ganasce standard progettata per elevata forza di presa e integrazione compatta su robot.
• Protezione contro trucioli e design per una manutenzione semplificata.
• Elevata forza di presa per la manipolazione stabile di pezzi pesanti.
• Corpo leggero e compatto che riduce l'influenza sul carico utile del robot.
• Nuovo sistema di montaggio che riduce l'ingombro rispetto ai modelli convenzionali.
• Corpo estremamente rigido per una maggiore precisione di presa.

Caratteristiche principali

• Close Force (N): 750 (a 0,6 MPa)
• Open Force (N): 800 (a 0,6 MPa)
• Pressione aria di riferimento per le forze indicate: 0,6 MPa
• Measurement Distance L (mm): 10 (distanza dalla superficie superiore della ganascia master al centro di presa)
• Jaw Stroke: 12 mm (diametro), 6 mm per ganascia
• Repeatability (mm): ±0,01
• Massa (kg): 0,40
• Consumo d'aria per movimento (cm3): 24,1
• Pressione di esercizio (MPa): 0,2 – 0,8
• Temperatura di esercizio (℃): 5 – 60

Specifications (extracted table)
Model | Jaw Stroke Diameter (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3 per reciprocating) | Air pressure (MPa) | Operating Temperature (℃)
NTS307 | 12 | 10 | 750 | 800 | ±0,01 | 0,40 | 24,1 | 0.2～0.8 | 5～60
NTS309 | 16 | 20 | 1010 | 1120 | ±0,01 | 0,70 | 50,2 | 0.2～0.8 | 5～60
NTS311 | 20 | 20 | 1810 | 1930 | ±0,01 | 1,21 | 112 | 0.2～0.8 | 5～60
NTS313 | 24 | 20 | 3180 | 3400 | ±0,01 | 2,25 | 201 | 0.2～0.8 | 5～60
NTS317 | 32 | 20 | 6400 | 6900 | ±0,01 | 4,53 | 505,8 | 0.2～0.8 | 5～60

Note

• Installare una valvola di non ritorno nel circuito dell'aria in modo che la pinza non rilasci il pezzo in caso di calo di pressione.
• Supporto per reed switch fornito.
• Se si utilizzano sensori di prossimità per la rilevazione diretta della corsa delle ganasce, acquistare separatamente i supporti per sensori di prossimità.
• Guarnizioni interne: gomma nitrile (opzione guarnizioni in fluororubber disponibile).

Specifiche tecniche

• Modello: NTS307
• Tipo: Pinza pneumatica parallela a tre ganasce
• Close Force: 750 N (a 0,6 MPa)
• Open Force: 800 N (a 0,6 MPa)
• Jaw Stroke: 12 mm (diametro), 6 mm per ganascia
• Measurement Distance L: 10 mm
• Repeatability: ±0,01 mm
• Massa: 0,40 kg
• Consumo d'aria per movimento: 24,1 cm3
• Pressione aria: 0,2 – 0,8 MPa (valori di riferimento a 0,6 MPa)
• Temperatura di esercizio: 5 – 60 ℃
• Supporto reed: fornito
