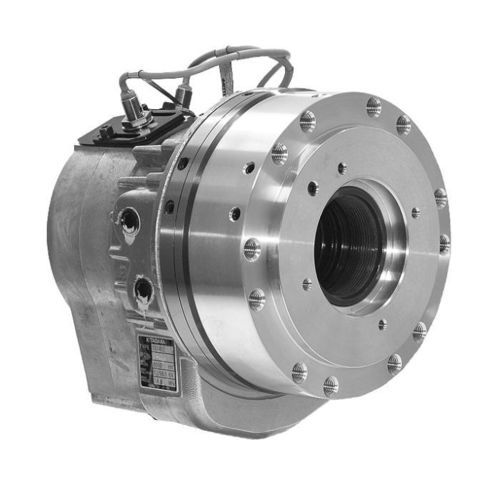

Cilindro idraulico SS series

a pistonea doppio effettoad alta velocità

Descrizione breve
Cilindro idraulico compatto a centro aperto per applicazioni con passaggio albero, dotato di foro passante da 46 mm, diametro pistone 128 mm e corsa 16 mm. Progettato per installazioni compatte e alte velocità di rotazione.

Caratteristiche principali

• Diametro pistone: 128 mm
• Corsa pistone: 16 mm
• Diametro foro passante: 46 mm
• Pressione max di esercizio: 4,5 MPa
• Velocità max: 8000 rpm
• Spinta barra di traino (lato spinta): 43,6 kN
• Spinta barra di traino (lato trazione): 38,9 kN
• Area pistone (lato spinta): 102,8 cm2
• Area pistone (lato trazione): 91,5 cm2
• Momento di inerzia: 0,017 kg·m2
• Perdita totale: 3,0 L/min
• Peso netto: 8,0 kg

Compatibilità
Compatibile con i mandrini a centro aperto Kitagawa B-200 e BB200, inclusa la variante B-206. Adatto per applicazioni OEM e retrofit che richiedano passaggio albero.

Specifiche prodotto

• Modello / SKU: SS1246K
• Diametro foro passante: 46 mm
• Diametro pistone: 128 mm
• Corsa pistone: 16 mm
• Area pistone (lato spinta): 102,8 cm2
• Area pistone (lato trazione): 91,5 cm2
• Spinta barra (lato spinta): 43,6 kN
• Spinta barra (lato trazione): 38,9 kN
• Pressione max di esercizio: 4,5 MPa
• Velocità max: 8000 rpm
• Momento di inerzia: 0,017 kg·m2
• Perdita totale: 3,0 L/min
• Peso netto: 8,0 kg

Note
Finiture di precisione delle alesature e giunti rotanti a bassa temperatura inclusi per garantire lunga durata e funzionamento affidabile alle alte velocità. La serie SS offre una riduzione di lunghezza di circa il 30% rispetto alla serie S.
