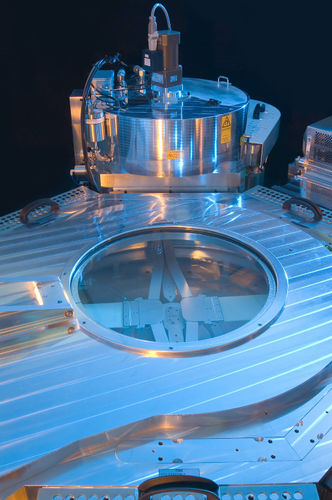

Macchina per deposizione PVD SPTS Sigma®

per polverizzazione catodicadi film sottiliper imballaggi

La deposizione fisica da vapore (PVD) è un processo a film sottile che produce rivestimenti di materiali conduttori, semiconduttori o isolanti sulla superficie di un wafer. Esistono diverse forme di PVD: sputtering, evaporazione, deposizione a fascio ionico. KLA offre prodotti basati sulla tecnologia sputtering. Nel processo di sputtering, un "bersaglio" fornisce il materiale di partenza che viene bombardato con ioni da un plasma nella camera di processo. Gli atomi del materiale di partenza vengono espulsi o sputati nel plasma, dove possono avvenire o meno delle reazioni (a seconda della miscela di gas del processo), per poi condensare sulla superficie del wafer. Il sistema SPTS Sigma® PVD supporta wafer di dimensioni comprese tra 100 e 300 mm e la piattaforma cluster fxP consente l'integrazione di diverse forme di pretrattamento e tecnologia di deposizione, a seconda dei requisiti specifici del processo. PVD standard FO-WLP e Si UBM/RDL Cu Seed Metallizzazione dell'interconnessione Al Metallo sottile sul retro del wafer Piezo AlN/AlScN ed elettrodi Hi-Fill Semi di via sul retro Rivestimento/barriera W-Plug Hi-Fill avanzato TSV Cu Barriera/Seme Rivestimento/barriera a W Inspira Semi di Cu UBM/RDL Sottile Wafer retrostante in metallo - Lavorazione su singolo wafer, migliora i rendimenti e le prestazioni on-wafer rispetto alla lavorazione in batch. - Target planare con erosione full-face - Cambio rapido del target, aumento dei tempi di attività - Gestione affidabile di wafer fragili, assottigliati o piegati - Opzione "Super Uniformity" disponibile per applicazioni specialistiche - Degasazione multi-wafer per aumentare la produttività delle applicazioni di degasaggio lungo (a bassa temperatura)
