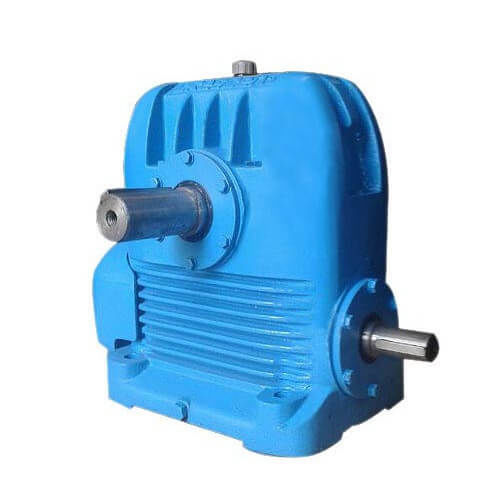

Riduttore a vite senza fine WP series

ad assi ortogonalicompattoper flangia

CARATTERISTICHE: 1. Diverse varianti, sia l'albero di entrata che quello di uscita possono essere montati orizzontalmente o verticalmente 2. Struttura compatta 3. Azionamento diretto o indiretto disponibile 4. L'uscita può essere ad albero pieno o foro cavo Dimensioni del telaio: 40~250 Distanza dal centro: 40~250 mm Rapporto di trasmissione:10~60 Disposizione degli ingranaggi: Ingranaggi a vite senza fine Disposizione dell'albero: Angolo retto APPLICAZIONI: Estrusori di plastica Estrusori di gomma Estrusori monovite (riduttore per estrusori serie ZLYJ/ZSYJ) Estrusori bivite conici (riduttore per estrusori serie SZ) INSTALLAZIONE: Montaggio orizzontale Montaggio verticale LUBRIFICAZIONE: Lubrificazione a immersione e a spruzzi d'olio Lubrificazione forzata (pompa dell'olio supplementare) RAFFREDDAMENTO: Raffreddamento naturale Dispositivi di raffreddamento ausiliario 1. Alloggio: Ghisa 2. Ingranaggi: Ingranaggi a vite senza fine, 1 stadio 3. Configurazione degli ingressi: Albero di ingresso solido Flangia motore - IEC B5 4. Configurazioni di uscita: Albero di uscita solido Albero di uscita cavo Serie WPA - Albero di ingresso inferiore Serie WPS - Albero di ingresso superiore Serie WPDA - Flangia d'ingresso inferiore Serie WPDS - Flangia d'ingresso superiore Serie WPO - Albero di uscita verticale verso l'alto Serie WPX - Albero di uscita verticale verso il basso Serie WPDO - Albero di uscita verticale verso l'alto, flangia di ingresso Serie WPDX - Albero di uscita verticale verso il basso, flangia di ingresso
