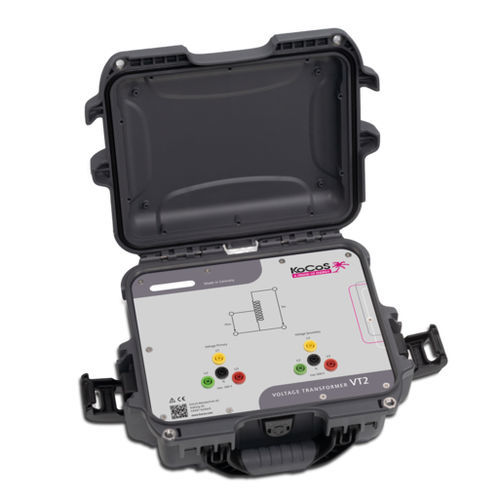

Sistema di test per laboratorio Voltage Transformer VT2

per rete elettricaper macchinari e impianti elettriciper l'industria elettronica

Test dei relè in impianti a bassa tensione fino a 690 VLL In combinazione con il trasformatore di tensione VT2, la tensione massima di uscita dei sistemi di test ARTES può essere raddoppiata da 300 VLE/520 VLL a 600 VLE/1040 VLL. È quindi possibile testare direttamente relè di protezione con una tensione nominale fino a 690 VLL. Il trasformatore di tensione trifase VT2 si caratterizza in particolare per la sua elevata precisione. Ma anche la protezione dell'oggetto di prova contro le sovratensioni è stata presa in considerazione in modo particolare. Alta precisione e quasi indipendente dal carico Durante lo sviluppo del VT2, è stata prestata particolare attenzione al dimensionamento dei trasformatori. Il loro adattamento speciale per quanto riguarda gli avvolgimenti, la sezione del ferro e la geometria ha permesso di ottenere un'elevata stabilità di tensione e quindi un'alta precisione in un ampio intervallo di carico. Nella maggior parte dei casi si può quindi fare a meno di effettuare misurazioni che richiedono molto tempo e di determinare e inserire il rispettivo rapporto di trasformazione prima di ogni prova. Eliminazione dello spunto per evitare risultati di misura errati La corrente di spunto comune quando si utilizzano i trasformatori può portare a risultati di misura errati durante il test dei relè di protezione. Grazie al numero di avvolgimenti e ai nuclei dei trasformatori appositamente progettati, è stato possibile realizzare un'eliminazione estremamente efficace delle correnti di spunto. Le tensioni di uscita costanti sono disponibili direttamente all'inizio del test e garantiscono risultati di misura precisi.
