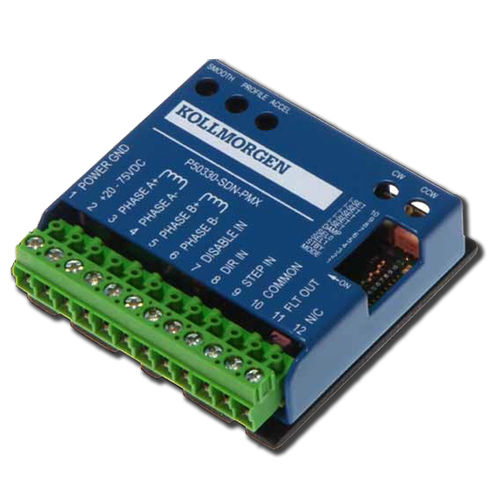

Azionamento DC passo-passo P5000

compattodi motoread alta prestazione

Il P5000 è un azionamento micro-passo compatto ottimizzato per offrire elevate prestazioni di sistema in abbinamento con gli eccezionali motori passo-passo POWERMAX II di Kollmorgen. Un nuovo membro della famiglia di azionamenti passo-passo Kollmorgen, notevole eppure semplice. È sempre più facile abbinare un sistema passo-passo! Il P5000 e i motori passo-passo di Kollmorgen sono studiati per lavorare insieme. Con potenziometri dal profilo e dalla regolarizzazione di facile accesso per offrire prestazioni ottimizzate. Caratteristiche • Uscita di corrente da 0,7-3,5 A picco; selezionabile mediante DIP-switch in incrementi da 0,2 amp • Tensione bus 20-75 Vcc • Controllo onda tramite potenziometri per motori Kollmorgen, per fornire prestazioni ottimali alle famiglie di motori passo-passo di Kollmorgen. • Tutti gli ingressi e le uscite sono optoisolati • Sorgente di comando da ingressi di passo e di direzione esterni o da oscillatore controllato di velocità (VCO) interno; selezionabile mediante DIP-switch • Comando passo e direzione esterno a terminale singolo • Ingresso disabilitazione • Uscita diagnostica o abilitazione • Modalità VCO • Il VCO consente il controllo della velocità mediante 2 potenziometri separati per la rotazione CW w CCW e un terzo potenziometro per l'accelerazione. • Ingresso impulsi CCW • Ingresso Avvio/Stop • Uscita Avvio/Stop • Trimpot velocità CW • Trimpot velocità CCW • Trimpot Accel/Decel • Il moltiplicatore di impulsi attenua i micro-passi • Riduzione di corrente a motore al minimo; selezionabile mediante DIP-switch • Compensazione per instabilità midrange • Certificazione RoHS e CE
