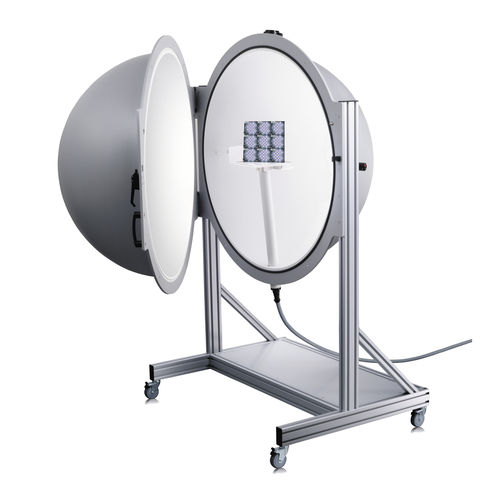

Sfera di Ulbricht per misurazione di flusso luminoso ISP 1000

Uno dei test più importanti nella misurazione della luce è la valutazione della potenza radiante totale o del flusso luminoso delle sorgenti luminose che utilizzano sfere integranti. La superficie interna di una sfera integratrice è rivestita con un materiale diffusamente riflettente che garantisce la completa integrazione e omogeneizzazione della radiazione emessa. La luce integrata viene poi misurata alla porta del rivelatore. Una serie completa di sfere integratrici è stata sviluppata da Instrument Systems ed è disponibile in un'ampia gamma di dimensioni per fornire funzionalità per un ampio spettro di applicazioni. La dimensione massima della sorgente luminosa da misurare fornisce il fattore decisivo nella scelta della sfera integratrice appropriata. Le sorgenti più grandi richiedono l'uso di sfere integratrici più grandi per ridurre al minimo gli errori di misura. I sistemi di strumenti che integrano sfere hanno tutti una porta d'ingresso laterale per la determinazione del flusso luminoso nella configurazione 2π (cioè per la determinazione dell'emissione solo nell'emisfero anteriore). Con sfere integratrici più grandi, l'oggetto in prova può essere montato al centro, permettendo misure nella configurazione 4π (cioè per determinare l'emissione in tutte le direzioni). - Misurazione della potenza radiante totale e del flusso luminoso totale di LED ad alta potenza, moduli LED e lampade - Porta minuscola da 300 mm per l'accoppiamento laterale - Piastre adattatore per prese di prova LED del tipo LED-5xx, 6xx e -81x e per l'adattatore di prova TEC del tipo LED-850 - Palo per lampade per la misura di sorgenti luminose posizionate in configurazione verticale o sospesa - Lampada ausiliaria per compensare l'auto-assorbimento
