A causa di un basso fabbisogno di energia elettrica di soli diversi watt, i LED ad alta potenza non generano solo un'elevata emissione di luce. La dissipazione termica associata a questo carico di potenza, tuttavia, porta ad un considerevole riscaldamento del chip e dell'imballaggio del LED, quindi questa energia deve essere dissipata correttamente per garantire la durata di vita specificata del LED ed evitare guasti. La temperatura del chip influisce anche sulla potenza ottica emessa e sullo spettro di emissione (colore): più alte sono le temperature, minore è la quantità di luce generata.
Instrument Systems dispone di due gamme di prese di prova per il funzionamento affidabile dei LED ad alta potenza - serie LED-81x con raffreddamento passivo e serie LED-850 con raffreddamento/riscaldamento attivo tramite un elemento di raffreddamento termoelettrico. I robusti pin di contatto consentono un collegamento elettrico affidabile ai LED.
Caratteristiche
- TEC raffreddamento e riscaldamento (campo di temperatura: da + 5°C a + 85°C)
- adatto per adattatori LED con Ø 50 mm
- prese intercambiabili per i più diffusi LED ad alta potenza e schede di livello 2
- Dissipazione termica massima dei LED da 10 W
- 2 A corrente massima di azionamento

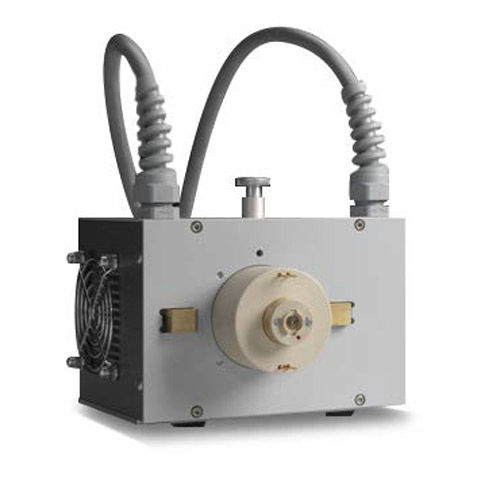

Gli adattatori per test LED-850 TEC consentono agli utenti di determinare l'influenza dei parametri operativi elettrici e termici sulle prestazioni ottiche dei LED ad alta potenza. Gli elementi termoelettrici di raffreddamento (a ventola) permettono di raffreddare o riscaldare il LED con una precisione di 0,1°C. Inoltre, il sensore PT100 integrato e l'elemento di raffreddamento termoelettrico possono essere collegati ad un controller TEC per impostare e visualizzare la temperatura.
---
