Luminanzometro/colorimetro multicanale CA-510

digitalecompattoUSB

Panoramica

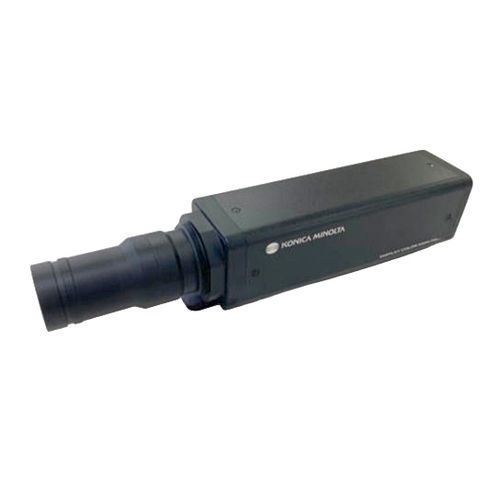

Il CA-510 è un analizzatore colore compatto progettato per display OLED, micro-LED e HDR moderni. Estende le gamme di misura di luminanza e cromaticità, migliora le prestazioni a bassa luminanza e offre analisi avanzate di forma d'onda e flicker per R&D e produzione.

Sonda compatta per misure ad alta precisione
Il CA-510 impiega un'area di misura Ø10 mm e un angolo di accettazione ±15° per catturare la luce da emettitori con ampia emissione. Questa configurazione aumenta la sensibilità in regioni a bassa luminanza, adatta per pannelli OLED ad alto contrasto e sistemi di pilotaggio dinamico.

Gamma di misura ampliata
Il CA-510 garantisce misure di luminanza da 0,0002 a 20.000 cd/m² e di cromaticità da 0,002 a 20.000 cd/m², permettendo letture affidabili dai neri profondi fino ai picchi di luminanza.

Misura rapida e ripetibile a bassa luminanza
La velocità di misura è studiata per R&D e produzione: la modalità AUTO raggiunge letture in 1 s a 0,0002 cd/m², riducendo i tempi ciclo e supportando la taratura gamma e i flussi di ispezione.

Analisi avanzata di flicker e forma d'onda
Supporta JEITA, VESA, FMA e VRR-Flicker (metodo Konica Minolta) con campionamento fino a 200 kHz. Fornisce uscita forma d'onda colore (XYZ) per l'analisi del timing di emissione e del comportamento degli elementi RGB.

Integrazione software e automazione
Compatibile con CA-S40 Ver.2.2 e CA-SDK2 per controllo, visualizzazione dati e automazione. Funzionalità: calibrazione multicanale, soppressione luce residua e modalità AUTO personalizzabili.

Applicazioni

• Sviluppo di display OLED e micro-LED
• Valutazione display per smartphone e automotive
• Misurazione e ottimizzazione in linea di produzione
• Controllo qualità visiva e ispezione

Specifiche tecniche

• Modello: CA-510
• Area di misura: Ø 10 mm
• Angolo di accettazione: ± 15°
• Distanza di misura garantita: 30 ± 5 mm
• Luminanza: Gamma garantita: 0,0002 a 20.000 cd/m²
• Accuratezza (per bianco): > 0,0001 cd/m² — (no value); > 0,0002 cd/m²: ±9 %; > 0,0005 cd/m²: ±3,5 %; > 0,001 cd/m²: ±3 %; > 0,01 cd/m²: ±2 %; > 0,1 cd/m²: ±1,5 %
• Ripetibilità (2σ) AUTO: > 0,0001 cd/m² — (no value); > 0,0002 cd/m²: 10 %; > 0,0005 cd/m²: 3 %; > 0,001 cd/m²: 2 %; > 0,01 cd/m²: 0,35 %; > 0,1 cd/m²: 0,12 %; > 1 cd/m²: 0,10 %
• Cromaticità: Gamma garantita: 0,002 a 20.000 cd/m²
• Accuratezza (per bianco): > 0,001 cd/m² — (no value); > 0,002 cd/m²: ±0,003; > 0,01 cd/m²: ±0,002
• Ripetibilità (2σ) cromaticità AUTO: > 0,001 cd/m² — (no value); > 0,002 cd/m²: 0,0030; > 0,01 cd/m²: 0,0012; > 0,1 cd/m²: 0,0005; > 1 cd/m²: 0,0003; > 10 cd/m²: 0,0002
• Flicker (Contrasto): Gamma luminanza: 1 a 20.000 cd/m²; frequenza target: 0,25 a 65 Hz
• Esempi di accuratezza flicker: 30 Hz AC/DC 10% seno: ±0,3 %; 60 Hz AC/DC 10% seno: ±0,3 %
• Ripetibilità flicker (2σ): 20 a 65 Hz AC/DC 10% seno: 0,3 %
• XYZ (modi Flicker/XYZ): Gamma: 1 a 20.000 cd/m²; frequenza target: 0,25 a 200 Hz
• Esempi accuratezza XYZ: 30 Hz AC/DC 10% seno: ±1,5 %; 60 Hz AC/DC 10% seno: ±2,2 %
• Flicker (JEITA): Gamma: 1 a 20.000 cd/m²; frequenza: 0,42 a 65 Hz; esempio accuratezza: 30 Hz AC/DC 4% seno: ±0,35 dB
• Forma d'onda: Modalità Flicker gamma: 0,2 a 20.000 cd/m²; frequenza di campionamento: 200 kHz (modificabile)
• Waveform XYZ: gamma: 0,2 a 19.000 cd/m²; frequenza di campionamento: 3 kHz (modificabile)
• VRR-Flicker: Gamma: 1 a 20.000 cd/m²; frequenza di campionamento: 200 kHz (modificabile); target: 0,01 a 100 kHz; accuratezza: 1 a 120 Hz AC/DC 10% seno: ±0,3 %
• Velocità di misura garantite: AUTO Lvxy: 1 volta/s (> 0,0002 cd/m²), 5 volte/s (> 0,02 cd/m²), 20 volte/s (> 0,25 cd/m²)
• Velocità misura Flicker (Contrasto): 20 volte/s
• Velocità Flicker (JEITA/VESA): 0,5 volte/s (a 1 Hz Pitch), 2,5 volte/s (a 10 Hz Pitch)
• Esempio frequenza di campionamento VRR-Flicker per velocità: 3 kHz; esempio di osservazione: 0,7 volte/s (a 1 s Obs.)
• Frequenza di sincronizzazione verticale target: 0,5 a 240 Hz (luminanza e cromaticità)
• Alimentazione: DC 5 V (alimentazione bus USB o connettore di comunicazione RS)
• Condizioni operative: 10 a 35°C, UR ≤85%, senza condensa
• Condizioni di stoccaggio: 0 a 45°C, UR ≤85% (a 35°C), senza condensa
• Note: Misure specificate sotto la sorgente standard Konica Minolta (6.500 K). Condizioni ambientali per l'accuratezza: 23°C ±2°C, UR 40% ±10%; esempi di fluttuazione di lettura: Luminanza ±2% per il bianco; Cromaticità a 100 cd/m²: ±0,002 per il bianco, ±0,003 per il monocromatico.
