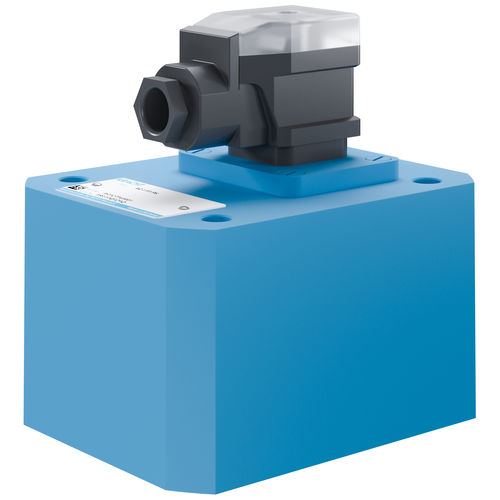

Misuratore di portata a ingranaggi VC

volumetricoper liquidi

Composto da due ingranaggi di alta precisione, l'unità di misurazione è azionata dal flusso del liquido in base al principio di spostamento. Gli ingranaggi scorrono in modo quasi senza contatto nella camera di misura. Il cuscinetto è composto da cuscinetti a sfera e a strisciamento. Grazie al principio di misurazione, non c'è bisogno di sezioni di decantazione sul lato di ingresso e di uscita, in modo che le macchine/impianti possano essere progettati per essere più compatti. Tutte le parti mobili sono lubrificate dal mezzo di misura. Il movimento dell'ingranaggio viene scansionato senza contatto dai sensori montati sul coperchio. Durante la rotazione dell'unità di misura di un passo del dente, viene generato un segnale per sensore che corrisponde al cosiddetto volume geometrico del dente Vgz. La scansione a due canali facilita una maggiore risoluzione di misurazione e il rilevamento della direzione del flusso Le specifiche degli encoder disponibili in alternativa offrono la massima risoluzione di misurazione.
