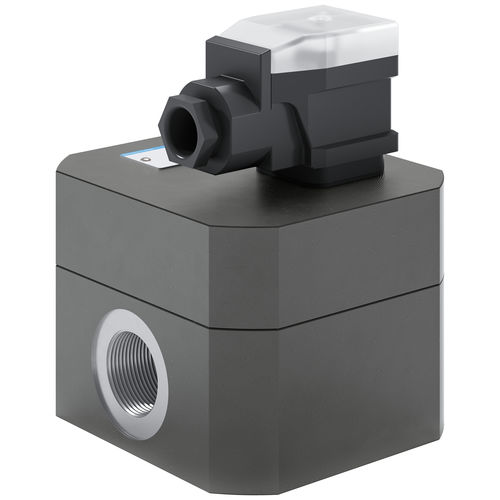

Misuratore di portata a ingranaggi VCA

volumetricoper liquidiin alluminio

Composto da due ingranaggi di alta precisione, l'unità di misurazione è azionata dal flusso del liquido in base al principio di spostamento. Gli ingranaggi scorrono in modo quasi senza contatto nella camera di misura. Il cuscinetto è composto da cuscinetti a sfera e a strisciamento. Il principio di misurazione non causa alcuna pulsazione di pressione o di flusso volumetrico. Poiché non c'è bisogno di sezioni di decantazione sul lato di ingresso e di uscita, le macchine/impianti possono essere progettati per essere più compatti. Tutte le parti mobili sono lubrificate dal mezzo di misura. Il movimento dell'ingranaggio viene scansionato senza contatto dai sensori montati sul coperchio. Durante la rotazione dell'unità di misura di un passo del dente, viene generato un segnale per sensore che corrisponde al cosiddetto volume geometrico del dente Vgz. Il connettore è dotato di un preamplificatore che converte il segnale del sensore in un segnale ad onda quadra che serve come segnale di uscita. La scansione a due canali facilita una maggiore risoluzione di misurazione e il rilevamento della direzione del flusso.
