Caratteristiche principali del sistema
- Può raggiungere velocità fino a 120 PPM
- Fornisce la consegna interposta di buste da una stazione di rifornimento di prodotti a un'astucciatrice "pouch-in-a-box"
- I trasportatori da tavolo trasportano il prodotto tra le operazioni
- Tre corsie, ciascuna configurata con sei moduli di stadiazione, consentono una maggiore velocità e una maggiore produttività
- Il trasportatore Merge Conveyor è dotato di sensori che rilevano gli inceppamenti del cartone e il prodotto di backup
Il KAIM-120 è la versione potenziata del KAIM-60 che funziona in modo molto simile, con piccole differenze progettate per fornire il doppio della capacità produttiva per applicazioni più veloci:
1. Sistema di alimentazione a sacchetto
2. Modulo di indicizzazione a 3 corsie x 6 stadi
3. Modulo trasportatore Merge Conveyor
Sistemi di trasporto

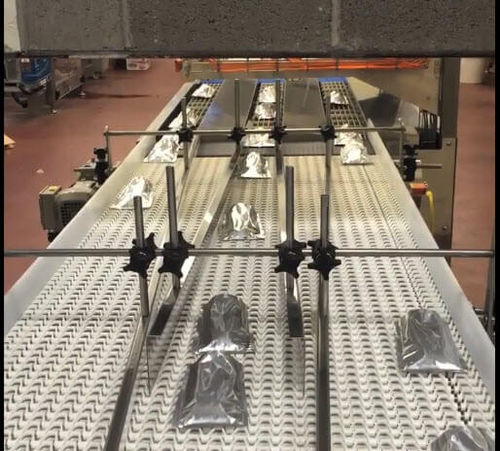

Situati tra i tunnel di raffreddamento delle buste e i moduli di indicizzazione di alimentazione, i trasportatori da tavolo trasportano il prodotto (buste di succo) tra un'operazione e l'altra. Segregate in due corsie, ciascuna è configurata in tre corridoi di sacchetti.
Modulo di alimentazione a 3 corsie x 6 stadi di indicizzazione
Il KAIM-120 è composto da tre corsie, ciascuna configurata con sei moduli di stadiazione. Questa disposizione consente una maggiore velocità e una maggiore produttività.
Il telaio in alluminio è protetto da pannelli sopra le aree di trasmissione a motore e a cinghia per evitare lesioni al personale. Una struttura sopraelevata supporta e ospita i fotosensori utilizzati per rilevare le buste, uno per ogni fase.
Il modulo di stadiazione utilizza o-ring regolarmente distanziati in alberi scanalati per fungere da superficie di trasporto principale per il prodotto insaccato.
---
