3.5Amp Hybrid Analog/Digital AVR per Shunt, PMG/Aux. Winding Genset

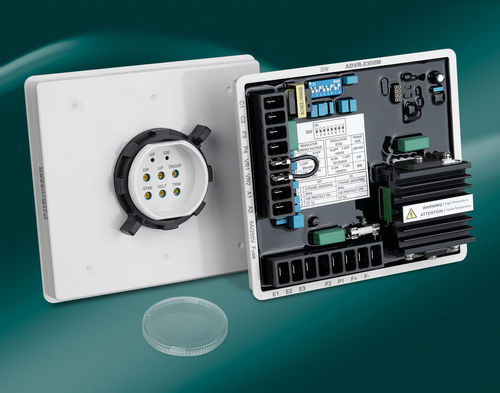

ADVR-2300M è un AVR ibrido analogico/digitale compatibile con la serie Marathon DVR2000. Questo regolatore di tensione può essere utilizzato su rilevamento mono/trifase e Shunt/PMG/Aux.Winding. Ha ingressi di correzione del fattore di potenza (PF) e la possibilità di collegare il TA droop.
* Può essere usato con KUTAI IVT Generator Excitation Booster per aumentare la capacità di avviamento del motore.
* Se non viene utilizzato con il booster di eccitazione del generatore IVT, l'ADVR-2100M può essere utilizzato al suo posto e acquistato con un grande sconto.
Caratteristiche
* Ingresso alimentazione monofase da 60 a 300 Vac @ 50 a 500 Hz
* Ingresso di rilevamento 1 o 3 fasi da 220 a 600 Vac programmabile, lettura RMS
* Regolazione della tensione inferiore a +/-0.5%
* 50/60 Hz selezionabile
* Sorgente di ingresso multipla SHUNT, AUX, HARMONIC, PMG
* Protezione da sovraeccitazione e sottofrequenza a tempo inverso
* Rampa di tensione soft start
* Fusibile di protezione ad alta capacità incorporato
* Montaggio a pannello, regolazione esterna del cablaggio interno
* Applicare con KUTAI IVT-1260/IVT-2460 per superare le normali capacità di avvio del motore del generatore
Specifiche
Tensione d'ingresso di rilevamento da 220 a 600 Vac 1 fase o 3 fasi impostazione DIP switch
Frequenza 50/60 Hz Impostazione interruttore DIP
Tensione d'ingresso 60-300 Vac 1 fase 2 fili
Frequenza da 50 a 500 Hz
Tensione di uscita di eccitazione Continua 125 Vdc @ ingresso alimentazione 220 Vac
Corrente Continua 3.5A Intermittente 7A per 10 secondi
Resistenza ≧ 18 ohm @ ingresso alimentazione 110 Vac / ≧ 36 ohm @ ingresso alimentazione 220 Vac
Regolazione della tensione esterna Max. +/-5% @ 500 ohm Potenziometro da 1 watt
Max. +/-10% @ 1K ohm Potenziometro da 1 watt
---
