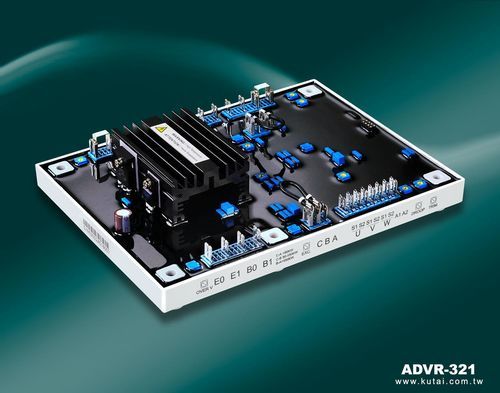

Regolatore di tensione AC ADVR-321

trifaseper alternatoriper gruppo elettrogeno

L'ADVR-321 è dotato di rilevamento della tensione RMS trifase, adatto per generatori senza spazzole a magneti permanenti (PMG) e in grado di essere utilizzato in gruppi di generatori in parallelo. Adotta un nuovo circuito digitale per il rilevamento della tensione e la protezione sotto frequenza, minimizzando efficacemente le variazioni di tensione in uscita e la deriva del punto di ginocchio sotto frequenza influenzata dai cambiamenti di temperatura ambientale. L'ADVR-321 aggiorna il modulo di potenza e ingrandisce il dissipatore di calore per ottimizzare le prestazioni termiche mantenendo un'eccellente stabilità. Compatibile con Newage Stamford MX321 AVR, Onan 305-0823. - Lettura RMS trifase per ingresso di rilevamento - Fornisce una funzione di limitazione della corrente quando l'uscita del generatore è in cortocircuito. - Indicatore LED integrato per visualizzare condizioni di sottofrequenza, sovratensione, sovracorrente e sovraeccitazione - Regolazione della tensione inferiore a +/-0,5% RMS - Per uso in operazione parallela - Circuito digitale per il rilevamento della tensione e la protezione sotto frequenza, minimizzando efficacemente le variazioni di tensione in uscita e la deriva del punto di ginocchio sotto frequenza influenzata dai cambiamenti di temperatura ambientale. - Quando l'AVR rileva una condizione anomala del generatore (sovraeccitazione, sovratensione o sovracorrente), può fornire energia al solenoide di scatto del MCCB per scollegare il carico dal generatore. Specifiche: - Ingresso di rilevamento: Lettura RMS, 180 a 270 Vac trifase 50/60 Hz - Ingresso di potenza (PMG): 120 a 220 Vac trifase 60 a 120 Hz - Uscita di eccitazione: Continua 120 Vdc 2,7 a 4A @220Vac trifase, Max. 180 Vdc 7A per 8 sec. @220Vac trifase - Resistenza di campo: Min. 15 Ohm. Max.100 Ohm. La tensione di ingresso PMG deve superare 120 Vac - Regolazione della tensione esterna: Max.+/-10% @ 5K Ohm 1 watt potenziometro - Deriva termica dei volt: Meno del 3% da -40 a +70 °C - Tempo di rampa di avvio morbido: 0,4 a 4 secondi +/-10% (Regolabile) - Regolazione della tensione: Meno del +/-0,5% RMS (con regolazione del motore al 4%) - Ingresso di caduta quadratica: Sensibilità 0,22A per 5% di caduta (PF=0) (Regolabile), Ingresso max. 0,33A - Ingresso di tensione analogica: +/- 5 Vdc o 0 a 10 Vdc, Ogni 1 Vdc può influenzare dallo 0 al 5% della tensione di uscita - Risposta tipica del sistema: Meno di 20 ms - Punto di ginocchio di protezione sotto frequenza preimpostato in fabbrica: Tasso di caduta della tensione sotto frequenza da 4 V/Hz a 15 V/Hz (Regolabile), Recupero della tensione sotto frequenza 200V/s -30V/s (Regolabile) - Deriva termica del punto di ginocchio sotto frequenza: Meno del +/- 0,1 Hz da -40 a +70 °C - Dissipazione di potenza statica: Max. 12 watt - Protezione contro la sovraeccitazione: Tensione di eccitazione da 60 a 160V (Regolabile), Ritardo da 8 a 15 secondi. Questa funzione può essere disabilitata. - Protezione contro la sovratensione di ingresso di rilevamento: Sistema 220 Vac 300 Vac +/- 5V, Ritardo di 1 secondo. Questa funzione può essere disabilitata. - Ingresso limite di corrente: L'intervallo di rilevamento della sovracorrente secondaria del CT può essere impostato da 0,3 A a 1,0 A. (Regolabile), Se la condizione persiste per più di 10 secondi, l'uscita di campo verrà disattivata, Questa funzione può essere disabilitata. Ambiente: - Temperatura di esercizio: -40 a +70 °C - Temperatura di stoccaggio: -40 a +85 °C - Umidità relativa: Max. 95% - Vibrazione: 5,5Gs @ 60Hz Specifiche fisiche: - Dimensioni: 203,5 (L) x 153,6 (W) x 46,8 (H) mm, 8,01 (L) x 6,05 (W) x 1,84 (H) pollici - Peso: 754 g +/- 2%, 1,66 lb +/- 2% Accessori: - Set di viti M5L35: x1 - Cacciavite in plastica: x1 Tutti i nomi e i numeri dei produttori sono utilizzati solo a scopo di riferimento e non implicano che alcuna parte sia il prodotto di questi produttori. Specifiche tecniche / Caratteristiche: - Rilevamento della tensione RMS trifase - Funzione di limitazione della corrente per la protezione contro i cortocircuiti - Indicatori LED integrati per condizioni anomale - Regolazione della tensione < +/-0,5% RMS - Capacità di operazione in parallelo - Circuito digitale per il rilevamento della tensione e la protezione sotto frequenza - Disconnessione automatica del carico in condizioni anomale del generatore - Ampio intervallo di temperatura di esercizio: -40 a +70 °C - Dimensioni: 203,5 x 153,6 x 46,8 mm - Peso: 754 g
