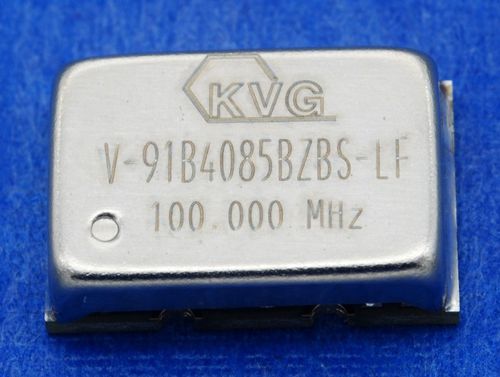

Oscillatore VCXO V-9 series

elettronicoSMDad alta frequenza

Le serie V-91A000 / V-91B000 sono VCXO ad alta frequenza con prestazioni di rumore di fase simili a quelle degli OCXO. La serie V-91A000 fornisce un segnale di uscita LVHMCOS con una tensione di alimentazione di 3,3 V, mentre la serie V-91B000 offre un'uscita a onda sinusoidale vera con una potenza di uscita di +10 dBm con un'alimentazione di 5 V. La stabilità complessiva, che comprende la tolleranza iniziale, la stabilità di frequenza rispetto all'intervallo di temperatura, alle variazioni di tensione di alimentazione, alle variazioni di carico e all'invecchiamento per 10 anni, è inferiore a ±25 ppm per frequenze fino a 125 MHz e inferiore a ±30 ppm per frequenze superiori a 125 MHz. L'intervallo di controllo della frequenza è superiore a ±30 ppm e rispettivamente a ±35 ppm. Quindi c'è un intervallo assoluto di trazione (APR) di oltre ±5 ppm che garantisce che l'oscillatore rimanga bloccato alla frequenza nominale in tutte le condizioni e per tutta la durata di vita. L'utilizzo di un VCXO a basso rumore di fase da 100 MHz agganciato a un OCXO a 10 MHz a bassa stabilità di rumore come l'OCXO a basso rumore di fase di KVG della serie O-30 offre i vantaggi di entrambi i dispositivi: la buona stabilità di frequenza complessiva e le eccellenti prestazioni di rumore di fase vicino alla portante del dispositivo OCXO da 10 MHz e, per le frequenze di offset superiori a 1 kHz, la bassa potenza e l'eccellente rumore di fase del dispositivo VCXO da 100 MHz. Caratteristiche Segnale di uscita: Onda sinusoidale vera Rumore di fase tipico @ 100 Hz di offset della portante < -123 dBc/Hz; "Noise Floor" tipico a 100 kHz di offset della portante ± 40 ppm Tensione di alimentazione 5 V. Applicazioni Sistemi radar Elementi di rete e di sincronizzazione
