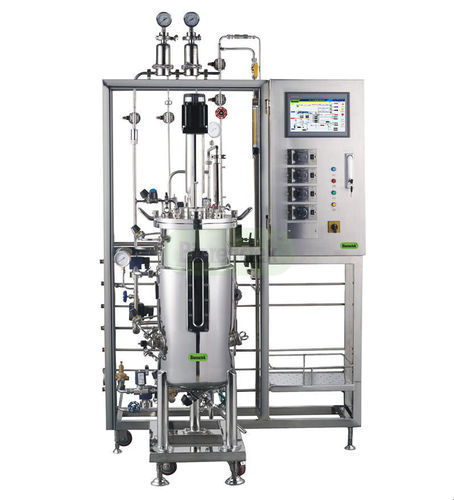

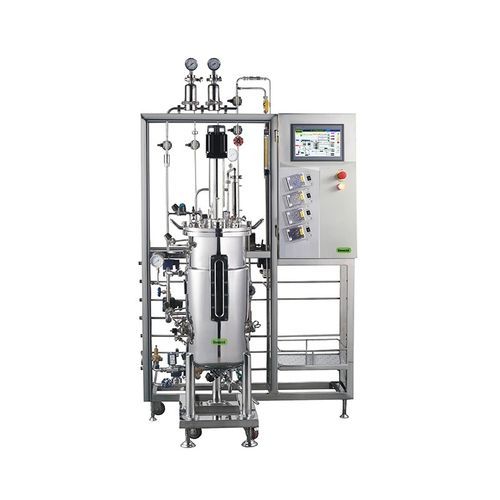

Bioreattore / fermentatore con agitazione meccanica (STR) BIOF-S

per l'industria farmaceuticaper il settore industrialeautomatico

Caratteristiche principali

• Fermentatore automatico in acciaio inox BIOF-S Series — capacità 10–20.000 L (modelli a partire da 5 L disponibili)
• Controllo automatico completo: SIP, pH, DO, agitazione, temperatura, pressione, flusso gas, sollevamento coperchio (opzionale)
• Corpo serbatoio in 316L con camicia 304; lucidezza interna Ra 0,4, esterna Ra 0,6
• Opzioni modulari: controllo MFC, sistema CIP, pesatura serbatoio, sollevatore coperchio
• Fornitura chiavi in mano disponibile (chiller, compressori, generatori di vapore); design conforme a principi GMP

Panoramica
Il sistema fermentatore BIOF-S include corpo serbatoio, tubazioni e valvole, filtrazione aria, controllo automatico della temperatura e della velocità, monitoraggio pH e DO in linea con controllo automatico, anti-schiuma e alimentazione automatiche, controllo centralizzato PLC e software host. Possibile fornitura con compressori d'aria oil-free e generatori di vapore elettrici. Pressione di progetto 0,3 MPa. Collegamenti standard: campionamento, scarico inferiore, oblò di controllo, illuminazione di sicurezza, porte per temperatura/pH/DO/antischiuma/alimentazione acido/base/inoculo/aria/trasferimento seme; ingressi/uscite sterilizzabili a vapore.

Specifiche tecniche (sintesi)

• Modello: BIOF-S Series
• Capacità: 10–20.000 L (offerte tipiche; modelli da 5 L disponibili)
• Costruzione serbatoio: corpo 316L SS, camicia 304 SS; SIP per serbatoio, tubazioni e filtri (100–130°C)
• Miscelazione: miscelazione meccanica superiore con servomotore e regolatore di velocità; tenuta meccanica AD; palette multi-livello e paratie rimovibili; accuratezza di controllo ±1%
• Aerazione e filtrazione: distributore anulare, filtro primario e sterilizzante 0,01 μm; elementi filtranti sterilizzabili a vapore; ventilazione max configurabile fino a 2 VVM
• Controllo pH: elettrodo vetro alta temperatura Hamilton / Mettler; campo 2–12 (display 0–14); accuratezza ±0,02; PID intelligente e allarmi
• Controllo DO: elettrodo Hamilton / Mettler; campo 0–100% (display 0–200%); accuratezza ±5%; controllo PID e logging su PC
• Controllo temperatura: riscaldamento elettrico e raffreddamento tramite pompa di circolazione; protezioni anti-secco e sovratemperatura; controllo PID; acqua di raffreddamento +5°C a 65°C ±0,2°C
• Anti-schiuma: dosaggio con pompa peristaltica e elettrodo sensibile; controllo automatico tempo/proporzione
• Controllo flusso gas: rotametro o MFC Vogtlin opzionale; modulo Siemens; precisione visualizzazione pressione 0,01 MPa
• Rilevamento pressione: manometro diretto e sensore di precisione resistente ad alte temperature; campo 0–0,35 MPa
• Alimentazione automatica: alimentazione segmentata PID (≥10 segmenti), analisi curva di dosaggio e registrazione dati

Componenti chiave / Marchi

• Elettrodo pH: Hamilton / Mettler (Svizzera)
• Elettrodo DO: Hamilton / Mettler (Svizzera)
• PLC: Siemens (Germania); Touch screen: MCGS
• Pompa acqua termostatica: WILO (Germania); Riduttore/motore: SEW (Germania)
• Inverter: BOSCH (Germania); MFC (opzionale): Vogtlin
• Software di controllo: Bioreactek™ (China)
• Altri componenti: Burkert, Gemi, DK, Sanlixin, Julang, Chengfeng

Dati tecnici & opzioni

• Lucidatura interna Ra 0,4; esterna Ra 0,6; saldature con protezione argon
• Parti a contatto AISI 316L; valvole a membrana importate per parti bagnate; tubazioni lucidate
• SIP: sterilizzazione automatica con un click per filtri, serbatoio e tubazioni; campionamento/scarico sterilizzabili manualmente
• Opzioni: sistema CIP completo, sollevamento coperchio, modulo di pesatura (precisione 0,1%), controllo MFC
• Conformità: progettato per installazioni in stile GMP; soluzioni chiavi in mano disponibili
