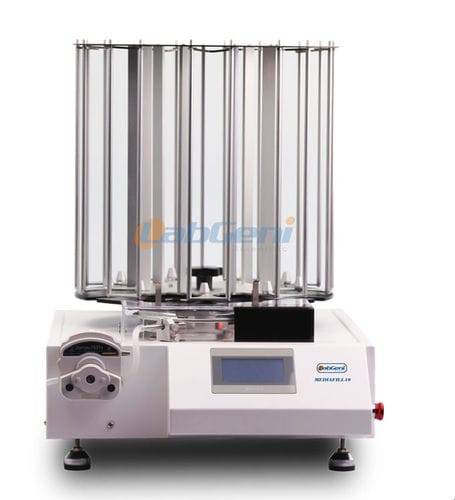

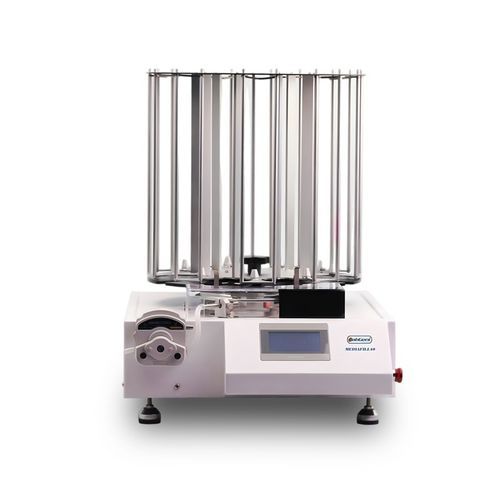

Distributore per liquidi MEDIAFILL10-200

automatizzatocontrollato da PLCcontrollato da computer

Descrizione breve

• Adatto per piastre Petri Ø90 mm e Ø60 mm; altri diametri personalizzabili
• Velocità di erogazione fino a 400 piastre/ora (MEDIAFILL10-400, 20 ml, Ø90 mm)
• Controllo PLC Siemens; sensore di posizione Omron
• Interfaccia touch-screen grafica per impostazione parametri e funzionamento
• Compatibile con preparatori di mezzo automatici di qualsiasi marca; supporta erogazioni da 1 a 10 litri

Panoramica
La serie MEDIAFILL10 è un distributore automatico da banco per terreni di coltura, progettato per il riempimento asettico delle piastre Petri. Le modalità di erogazione flessibili e l'ingombro ridotto consentono di automatizzare il riempimento mantenendo sotto controllo l'area di lavoro. Il sistema si integra con preparatori di terreno per gestire da 1 a 10 L di mezzo sterile e completare cicli di erogazione senza intervento continuo dell'operatore se programmato.

Funzionamento e caratteristiche

• Uso intuitivo: GUI a schermo pieno visualizza parametri e procedure in testo chiaro per una rapida messa in servizio
• Automazione affidabile: trasporto meccanico delle piastre con monitoraggio a sensori e auto-regolazione per le variazioni tipiche di diametro/forma
• Alte prestazioni: dopo aver preparato 9 L di mezzo, l'operazione con un solo pulsante può riempire centinaia di piastre (es.: 540 piastre)
• Moduli opzionali: doppia pompa per piastre di emocoltura, agitazione per distribuzione uniforme, raffreddamento a semiconduttore per mezzi sensibili, modulo stampa per data/lotto

Origine dei componenti chiave

• PLC Siemens (Germania)
• Elettrovalvole (Italia)
• Motore agitatore (Spagna o Giappone)
• Sensore di pressione (Svizzera)
• Barra agitatrice (Giappone)
• Pompa di circolazione (USA)
• Sensore di posizione: Omron (Giappone)

Parametri tecnici (sintesi)
Modelli: MEDIAFILL10-200 (HMD-10 200) e MEDIAFILL10-400 (HMD-10 400)
Tubo di erogazione: 25# o 17#; portate 25#: 0,2–1120 ml/min; 17#: 0,3–1780 ml/min
Precisione di erogazione: ~1% (a 20 ml) con programma di calibrazione
Doppia pompa: opzionale (consigliata per piastre di emocoltura)
Velocità di erogazione: 200 pz/h (MEDIAFILL10-200, 20 ml, Ø90 mm) — 400 pz/h (MEDIAFILL10-400, 20 ml, Ø90 mm)
Capacità portapiastre: MEDIAFILL10-200: 25 piastre/griglia, 9 griglie, fino a 175 piastre (Ø90 mm); MEDIAFILL10-400: 40 piastre/griglia, 9 griglie, fino a 280 piastre (Ø90 mm); portapiastre Ø60 mm opzionale
Strati di distribuzione: 3 strati (Ø90 mm), Ø60 mm opzionale — modello maggiore: 6 strati, Ø60 mm opzionale
Agitazione: N/D (200) — Sì (400) per una distribuzione più uniforme
Modulo di raffreddamento a semiconduttore: opzionale (MEDIAFILL10-400)
Modulo stampa: opzionale (MEDIAFILL10-400) per data/scadenza/lotto sulle piastre
Lampada UV: 254 nm, 11 W, ~13.000 h di durata; disinfezione area di riempimento con promemoria di sostituzione
Controllo: ampio touch screen per impostazione dei parametri in modo intuitivo
Pulizia e disinfezione: piatto e portapiastre rimovibili per pulizia e sterilizzazione
Allarmi: allarmi di guasto e di processo inclusi
Dimensioni (A x L x P): 260 x 520 x 770 mm
Peso netto: 40 kg

Note
L'area di riempimento deve essere dotata di lampada di sterilizzazione a raggi UV per mantenere condizioni asettiche durante l'erogazione. L'integrazione con un preparatore di mezzo consente di erogare tra 1 e 10 litri, adatto ai flussi di lavoro dei piccoli laboratori.

Specifiche / dati tecnici

• Modello: MEDIAFILL10-200 (disponibile anche MEDIAFILL10-400)
• Velocità di erogazione: fino a 400 piastre/ora (MEDIAFILL10-400, 20 ml, Ø90 mm)
• Precisione di erogazione: ~1% (20 ml) con calibrazione
• Opzioni tubo & portate: 25# (0,2–1120 ml/min) o 17# (0,3–1780 ml/min)
• Capacità piastre: fino a 175 (MEDIAFILL10-200) o 280 (MEDIAFILL10-400) piastre Ø90 mm per ciclo
• Controllo: PLC Siemens, GUI touch-screen di grandi dimensioni
• Componenti chiave/sensori: sensore di posizione Omron; elettrovalvole; sensore di pressione; motore agitazione; pompa di circolazione
• Sterilizzazione UV: lampada 254 nm (11 W) con lunga durata e promemoria di sostituzione
• Moduli opzionali: doppia pompa, agitazione, raffreddamento a semiconduttore, modulo stampa
• Dimensioni fisiche: 260 x 520 x 770 mm (A x L x P)
• Peso netto: 40 kg
