Centrifuga per zucchero LAB TC-Q series

per l'industria agroalimentareper biotecnologiaper applicazioni farmaceutiche

Descrizione del prodotto

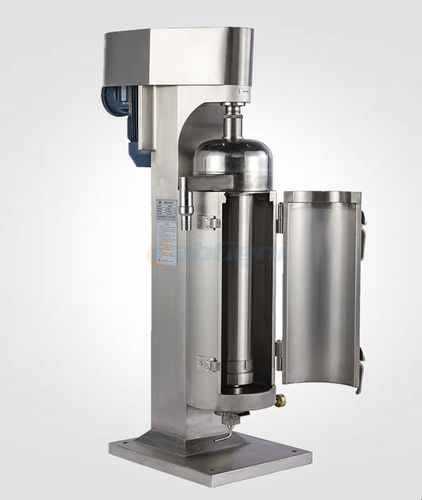

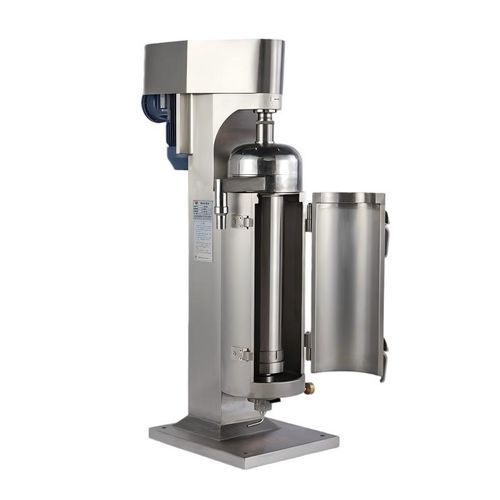

Centrifuga tubolare a flusso continuo con porta anteriore. Rivestimenti interno ed esterno in acciaio inox (ANSI 304); parti a contatto con il prodotto in acciaio inox 316 per resistenza alla corrosione e alle alte temperature. Disponibile in versione chiarificazione (LAB TC-Q) per separazione liquido–solido e in versione separazione (LAB TC-F) per separazioni a due o tre fasi (liquido leggero / liquido pesante / solidi). Pannello touchscreen multifunzione elettronico per monitoraggio in tempo reale di velocità, temperatura dei cuscinetti, protezione da sovravelocità, protezione porta aperta e temperatura di raffreddamento della cavità. Sistema di controllo e configurazioni adattabili alle esigenze del cliente.

Principio di funzionamento
Il fluido alimentato entra in un tamburo tubolare ad alta velocità dove la forza centrifuga separa i componenti in base alla densità. Progettazioni dedicate per chiarificazione continua (liquido–solido) o separazione di fasi (due e tre fasi). Configurabile in versioni laboratorio, chiarificazione medicina tradizionale, separazione del sangue, separazione batterica, biodiesel, antideflagrante, completamente chiuso antideflagrante, raffreddamento, tipo oscillante o porta aperta.

Ambiti di applicazione

• Estrazione animale e vegetale: separazione di polisaccaridi, proteine, pectina, saponine, impurità insolubili e particelle fini dagli estratti.
• Industria alimentare: raffinazione di aceti, condimenti e oli; rimozione di fibre, pectina, proteine insolubili e polpa nei succhi; applicazioni in estratti, decolorazione del sale, lavorazione dello zucchero e rimozione di impurità nelle bevande.
• Prodotti sanguigni: separazione di plasma e cellule del sangue per produzione di polveri di proteine plasmatiche, albumina, eme, trombina, SOD, ecc.
• Biofarmaceutica: preparazione di vaccini e isolamento batterico (esempi: rabbia, DTP, polmonite; separazione di batteri come E. coli, Bacillus spp., spore, batteri lattici).

Caratteristiche

• Struttura a porta anteriore con opzioni centrifuga oscillante e in cassa.
• Rivestimento interno/esterno in acciaio inox (ANSI 304) e parti a contatto in 316.
• Pannello touchscreen multifunzione elettronico per monitoraggio in tempo reale (velocità, temperatura dei cuscinetti, sovravelocità, protezione porta, temperatura di raffreddamento della cavità).
• Sistema di controllo configurabile e molteplici configurazioni specializzate.

Tabella specifiche modelli (righe mostrate come linee)
Modello | LAB TC-Q70 | LAB TC-Q100 | LAB TC-Q120 | LAB TC-Q150
Diametro tamburo | 75 mm | 105 mm | 125 mm | 142 mm
Altezza efficace | 430 mm | 730 mm | 730 mm | 730 mm
Area di sedimentazione | 2,2 L | 6 L | 8 L | 10 L
Velocità massima (RPM) | 19.200 | 16.300 | 15.000 | 14.000
Fattore di separazione (ω2·r/g) | 15.700 | 15.620 | 15.750 | 15.700
Pressione di ingresso | ≥0,05 MPa | ≥0,05 MPa | ≥0,05 MPa | ≥0,05 MPa
Portata max. (L/h) | 500 | 1.200 | 2.000 | 2.500
Alimentazione | Trifase | Trifase | Trifase | Trifase
Potenza motore | 1,5 kW | 3,0 kW | 4,0 kW | 4,0 kW
Dimensioni (mm) | 760 × 450 × 1125 | 840 × 500 × 1605 | 900 × 550 × 1605 | 900 × 550 × 1605
Peso (kg) | 300 | 570 | 610 | 665
Cuscinetto | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko)
Cinghia di trasmissione | Habasit (Svizzera) | Habasit (Svizzera) | Habasit (Svizzera) | Habasit (Svizzera)
Materiale tamburo | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
Materiale esterno | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
Ingresso e uscita | Sgancio rapido | Sgancio rapido | Sgancio rapido | Sgancio rapido

Specifiche tecniche

• Serie / Modello: serie LAB TC-Q (es.: LAB TC-Q70, LAB TC-Q100, LAB TC-Q120, LAB TC-Q150).
• Materiali del tamburo: ANSI 304 (parti a contatto in acciaio inox 316 se specificato).
• Volumi di sedimentazione: da 2,2 L (Q70) fino a 10 L (Q150).
• Diametri tamburo: 75 mm (Q70), 105 mm (Q100), 125 mm (Q120), 142 mm (Q150).
• Altezza efficace: 430 mm (Q70); 730 mm (Q100/Q120/Q150).
• Velocità massima (RPM): fino a 19.200 (dipende dal modello).
• Fattore di separazione: circa 15.600–15.750 (ω2·r/g, dipende dal modello).
• Capacità di processo: fino a 2.500 L/h (dipende dal modello).
• Alimentazione: trifase; potenza motore 1,5 kW (Q70) fino a 4,0 kW (Q120/Q150).
• Cuscinetti: NSK (Japan Seiko).
• Cinghia di trasmissione: Habasit (Svizzera).
• Dimensioni e pesi: vedi tabella modelli (es. Q70: 760×450×1125 mm, 300 kg; Q150: 900×550×1605 mm, 665 kg).
• Connessioni: ingresso/uscita con sgancio rapido.
• Varianti disponibili: tipo chiarificazione (LAB TC-Q), tipo separazione (LAB TC-F); versioni laboratorio/speciali (laboratorio, chiarificazione TCM, sangue, batteri, biodiesel), antideflagrante, completamente chiuso antideflagrante, raffreddato, tipo oscillante, porta aperta.
