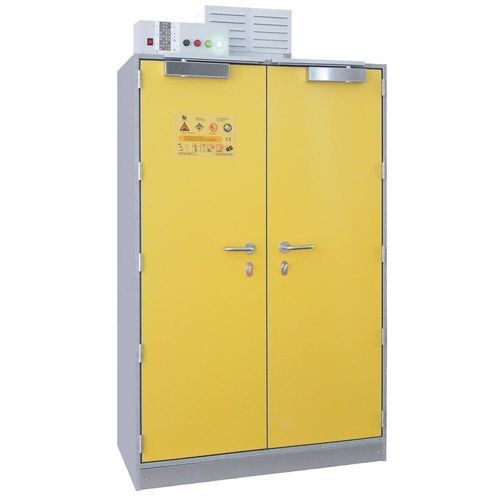

Armadio elettrico di comando B80-8009-A

a pavimentoda terraindustriale

Panoramica
L'armadio SiS Li‑Ion 90 Safe Pro di LaCont è una soluzione certificata GS per lo stoccaggio attivo e passivo di batterie al litio, progettata per offrire 90 minuti di protezione antincendio con opzioni di ricarica monitorata. Auditato secondo EK5 / AK4 22‑01 e superato test con fuoco reale, integra ventilazione meccanica, rilevamento fumo, allarmi visivi/acustici e interruzione completa dell'alimentazione in emergenza. Sono disponibili sistemi di estinzione attiva e moduli di allarme remoto opzionali.

Caratteristiche principali

• Modello Pro per stoccaggio attivo e passivo con certificazione GS (audit EK5 / AK4 22‑01) e test fuoco reale superato.
• Resistenza al fuoco 90 minuti (esterna: DIN EN 14470‑1; interna: DIN EN 1363‑2).
• Costruzione a tenuta di fumo e guarnizioni perimetrali che espandono in caso di calore.
• Ante a chiusura automatica permanente, testate per funzionalità a lungo termine (DIN EN 16121 / EN 16122).
• Realizzato in materiali non combustibili con rivestimento protettivo; ante disponibili in colore ad alta visibilità.
• Ventilazione meccanica integrata per il controllo termico durante la ricarica normale; spegnimento automatico in caso di incendio.
• Indicatori visivi e acustici, rilevatori di fumo e interruzione completa dell'alimentazione in emergenza.
• Unità di controllo con contatto privo di tensione per segnalazione esterna e cablaggio preinstallato per allarme cliente.
• Generatore di estinzione ad aerosol integrato opzionale (attivazione automatica a temperatura critica) e sistemi di soppressione attiva opzionali.
• Base con altezza libera 100 mm (accessibile con transpallet / carrello) e pannello zoccolo rimovibile.
• Vasca di raccolta integrata (5 L) conforme AwSV per contenere fuoriuscite in caso di danno alle celle.
• Protezione da sovratensioni inclusa; alimentazione 230 V o 400 V.

Informazioni sul prodotto / Impianti
Denominazione modello: SiS Li‑Ion 90 Safe Pro
Classe di resistenza al fuoco: 90 minuti (interno EN 1363‑2 / esterno EN 14470‑1)
Certificazione: GS (MPA Dresden), base di audit EK5 / AK4 22‑01
Energia di carica raccomandata max.: 12 kWh (batterie standard)
Punti di ricarica: configurabili 0 / 2 / 4
Potenza di ricarica max. per armadio: 3,5 kW (230 V) / 10,5 kW (400 V)
Ventilazione meccanica integrata: sì (spegnimento automatico in caso di incendio)
Ante autochiudenti: sì, bloccabili con cilindro profilato
Ripiani: 4 livelli a griglia, regolabili, 75 kg per livello
Altezza libera di base: 100 mm, pannello zoccolo rimovibile
Vasca di raccolta: 5 L (conforme AwSV)
Protezione da sovratensioni: inclusa
Controllo e rilevamento: unità di controllo standard, rivelatori di fumo, indicatori visivi e acustici, contatto privo di tensione

Unità di controllo e funzionalità elettriche / di monitoraggio

• Unità di controllo con interruttore di alimentazione, indicatore visivo di stato (normale / guasto / allarme) e rilevamento fumo.
• Alla rilevazione di fuoco/fumo il sistema attiva allarmi visivi e acustici e interrompe immediatamente alimentazione e ventilazione dell'armadio.
• Contatto privo di tensione per trasmissione di segnale esterno (es. centro di controllo) e predisposizione cavi per collegamento all'allarme antincendio del cliente.
• Modulo GSM opzionale per monitoraggio remoto e notifiche di allarme.
• Opzione strip di alimentazione: ogni livello a griglia può essere dotato di una strip (10 prese con messa a terra per strip); versioni senza strip disponibili (230 V).
• Versioni 230 V monofase (16 A) con prese: potenza totale max 3,5 kW (max 2 kW per strip).
• Versioni 400 V trifase (3 x 16 A): fino a 10,5 kW (max 3,5 kW per strip; applicare regole di distribuzione).

Equipaggiamento opzionale

• Generatore estinguente aerosol integrato (attivazione automatica a temperatura critica).
• Sistemi di soppressione attiva (configurazioni su richiesta).
• Modulo GSM per invio di allarmi e monitoraggio remoto.

Obiettivi di protezione

• Proteggere le batterie immagazzinate da un incendio esterno.
• Impedire la propagazione di fumo e fuoco dall'interno verso le aree circostanti.
• Minimizzare il rischio per il personale da rilascio di gas esplosivi o tossici.
• Segnalare condizioni critiche e fornire interfacce ai sistemi antincendio dell'impianto.

Caratteristiche / Specifiche tecniche

• Modello: SiS Li‑Ion 90 Safe Pro
• Resistenza al fuoco: 90 min esterno (DIN EN 14470‑1) / 90 min interno (DIN EN 1363‑2)
• Certificazione: GS (MPA Dresden), audit EK5 / AK4 22‑01
• Energia di carica raccomandata max.: 12 kWh (batterie standard)
• Punti di ricarica: 0 / 2 / 4 (configurabile)
• Potenza max. di ricarica: 3,5 kW (230 V) / 10,5 kW (400 V)
• Ventilazione: meccanica integrata, spegnimento automatico in caso di incendio
• Ante: doppia anta, autochiudenti permanenti, bloccabili (cilindro profilato)
• Ripiani: 4 livelli a griglia, regolabili, 75 kg per livello
• Vasca di raccolta: 5 L integrata (conforme AwSV)
• Base: altezza libera 100 mm, pannello rimovibile (accesso transpallet/carrello)
• Protezione sovratensioni: inclusa
• Controllo/rilevamento: unità standard, rilevatori di fumo, indicatori visivi e acustici, contatto privo di tensione
• Opzioni: generatore aerosol, soppressione attiva, modulo GSM
