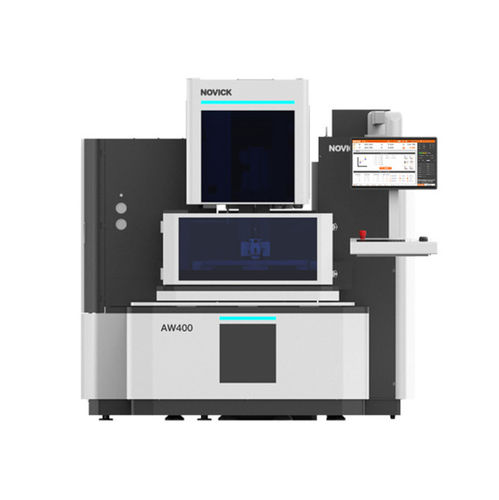

Macchina per elettroerosione a filo AW400

CNCdi precisioneper fabbricazione di stampi

Overview
L'AW400 è una macchina EDM a filo (wire-cut) CNC a bassa velocità progettata per la lavorazione di precisione di materiali conduttivi. Eredita l'affidabilità dei precedenti sistemi slow-wire walking e introduce miglioramenti pratici: serbatoio liquidi ad alta visibilità, striscia LED frontale per lo stato di lavorazione e architettura di sistema ottimizzata e modulare per un funzionamento più intuitivo e scalabile. Opzioni: motori lineari X/Y e modulo di finitura per migliorare la finitura superficiale.

Applications

• Componenti aerospaziali
• Parti automobilistiche e attrezzature
• Elettronica e componenti di precisione
• Stampi e costruzione utensili
• Lavorazione metalli generale
• Post-processing per stampa 3D metallica

Category
Serie CNC slow-wire di precisione

Keywords

• EDM a filo bassa velocità
• elettroerosione per filo
• slow wire walking
• taglio a filo di precisione
• AW400

Product Details
Parameters: Unit: AW400

Technical specifications

• Modello: AW400
• Dimensioni complessive: 2100 x 3050 x 2100 mm
• Peso macchina: 3000 kg
• Dimensione tavolo: 650 x 490 mm
• Altezza piano di lavoro: 1000 mm
• Corsa assi (X/Y/Z): 400 x 300 x 220 mm
• Corsa assi U, V: 80 x 80 mm
• Inclinazione massima di lavorazione: ±25°/50
• Peso massimo pezzo: 400 kg
• Dimensione massima pezzo: 800 x 600 x 215 mm
• Motori: sistema servo AC importato
• Diametri filo di rame supportati: 0,15 / 0,20 / 0,25 / 0,30 mm
• Rugosità superficiale: Ra ≤ 0,45 μm (standard), Ra ≤ 0,25 μm (con modulo di finitura)
• Corrente massima di lavorazione: 25 A
• Capacità di memorizzazione condizioni di lavorazione: 5000
• Velocità massima di lavorazione: fino a 160 mm²/min (Φ0,25 filo ottone); fino a 250 mm²/min (Φ0,3 filo ad alta velocità, richiede modulo di espansione)
• Alimentazione: 3 x 380V 50/60Hz, 7 kVA
• Corrente a pieno carico: 10 A
• Sportello serbatoio liquidi: apertura a ribalta manuale
• Opzionale: upgrade a motori lineari X/Y disponibile
