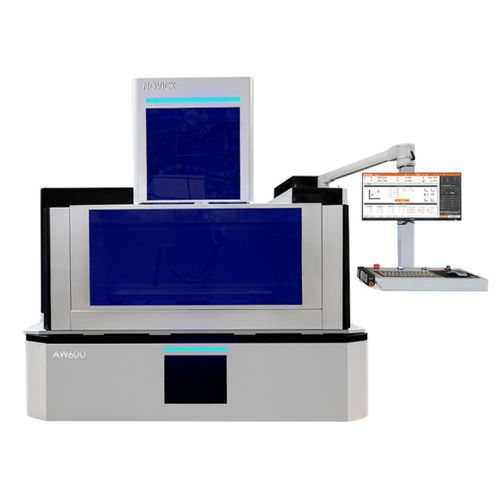

Macchina per elettroerosione a filo AW600

CNCper fabbricazione di stampidi precisione

Panoramica del prodotto
La AW600, macchina EDM a filo a bassa velocità (serie AW), è la quarta generazione di macchine slow-wire sviluppata internamente. Conserva la stabilità e l'affidabilità della generazione precedente migliorando usabilità ed estendibilità del sistema di controllo. Hardware e software sono personalizzati per l'alimentazione automatica del filo e la produzione efficiente di linee parallele, destinata ad aerospaziale, automobilistico, materiali speciali e stampi per elettronica.

Applicazioni principali

• Componenti aerospaziali
• Parti e attrezzature per l'industria automobilistica
• Materiali speciali e leghe difficili da lavorare
• Stampi e componenti di precisione per l'elettronica

Categoria

• Serie CNC slow-wire di precisione

Parole chiave

• Avanzamento lento del filo
• Taglio a filo EDM, slow wire
• Macchina di taglio a filo a bassa velocità

Parametri tecnici

• Modello: AW600
• Dimensioni complessive: 3000 × 3400 × 2300 mm
• Peso macchina: 3500 kg
• Dimensione tavolo: 850 × 600 mm
• Altezza piano di lavoro da terra: 920 mm
• Corsa X, Y, Z: 600 × 400 × 360 mm
• Corsa U, V: 100 × 100 mm
• Beccheggio massimo di lavorazione: ±25°/80
• Peso massimo del pezzo: 800 kg
• Dimensione massima del pezzo: 1030 × 800 × 350 mm
• Motori assi X, Y, U, V, Z: Sistema servo AC importato
• Diametro filo di rame: 0,15 / 0,20 / 0,25 / 0,30 mm
• Rugosità superficiale ottimale: Ra ≤ 0,45 μm (≤ 0,25 μm con modulo di finitura)
• Corrente massima di lavorazione: 25 A
• Capacità di memoria programmi: 5000
• Velocità massima di lavorazione: 160 mm²/min (Φ0,25 filo ottone); 250 mm²/min (Φ0,3 filo ad alta velocità con modulo di espansione corrente)
• Alimentazione standard: 3×380V 50/60Hz 7 kVA
• Corrente a pieno carico: 10 A
• Apertura sportello serbatoio liquido: Sollevamento automatico

Opzioni / configurazioni aggiuntive

• Modulo di finitura per migliorare la rugosità
• Modulo di espansione corrente per fili ad alta velocità (Φ0,3)
• Assi X e Y con opzione motore lineare
