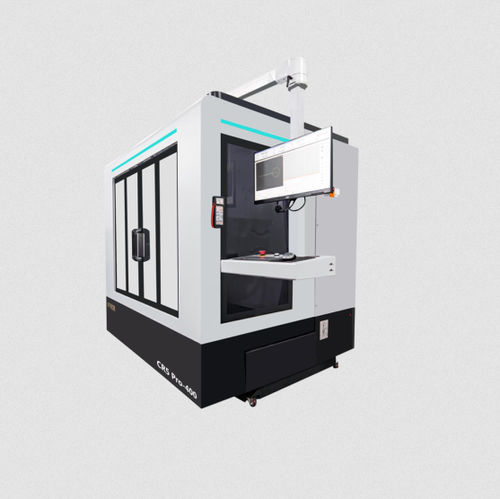

Macchina per elettroerosione wire EDM CR5 Pro-400

a filoa filodi alta precisione

Panoramica
Le macchine EDM a filo CNC di precisione CR5 Pro-400 e CR5-400 sono progettate per il settore della lavorazione degli utensili PCD per pavimenti e falegnameria. Offrono soluzioni tecniche automatizzate: serraggio in un'unica fase degli utensili PCD, rilevamento automatico dell'indicizzazione per utensili con più denti, posizionamento automatico della deviazione dell'angolo posteriore del tagliente, controllo della traiettoria della forma del dente, lavorazione a scarica elettrica totalmente automatica multi-dente e misurazione automatica in linea della precisione di lavorazione, sostituendo i metodi tradizionali e migliorando l'efficienza produttiva degli utensili PCD per la falegnameria.

Caratteristiche principali

• Serraggio in un'unica fase degli utensili PCD
• Rilevamento automatico dell'indicizzazione dei più denti
• Posizionamento automatico della deviazione dell'angolo posteriore del tagliente
• Controllo della traiettoria della forma dei denti dell'utensile
• Lavorazione a scarica elettrica totalmente automatica multi-dente
• Misurazione automatica in linea della precisione di lavorazione

Categoria e parole chiave

• Categoria: Serie di macchine per lavorazione utensili
• Parole chiave: Fresa; Utensile PCD; Macchina di taglio a filo per utensili

Dettagli del prodotto (tabella)
Modello macchina: CR5 Pro-400
Dimensioni complessive (inclusa console) (mm): 2700 x 2000 x 2200
Peso totale compresa la cabina elettrica (Kg): 2600
Dimensione tavola di lavoro (mm): 700 x 240
Altezza della tavola da terra (mm): 800
Corsa assi XYZ (mm): 400 x 300 x 160
Volume serbatoio acqua (L): 90 L
Diametro massimo del cutter (mm): 300
Lunghezza efficace massima utensile (mm): 350 (opzionale contropunta manuale per utensili extra lunghi)
Angolo massimo di rotazione asse A (°): ±360
Velocità asse A: 20 r/min
Angolo massimo di rotazione asse B (°): ±45
Interfaccia gambo asse A: Utensile per legno: impugnatura idraulica monoblocco regolabile; Utensile metallico: BT40 opzionale BT50/HSK63A
Risoluzione minima assi A/B: 0,001°
Tipi di utensili lavorabili: Fresa formatura pavimenti in legno, fresa a incastro; Fresa sagomata a maniglia per mobili
Alimentazione: 3 x 380V 50/60Hz 2 kVA
Corrente a pieno carico: 3 A

Specifiche tecniche

• Modello: CR5 Pro-400
• Dimensioni complessive (inclusa console): 2700 x 2000 x 2200 mm
• Peso totale (inclusa cabina elettrica): 2600 Kg
• Dimensione tavola di lavoro: 700 x 240 mm
• Altezza tavola da terra: 800 mm
• Corsa XYZ: 400 x 300 x 160 mm
• Volume serbatoio acqua: 90 L
• Diametro max cutter: 300 mm
• Lunghezza efficace max utensile: 350 mm (opzionale per utensili extra lunghi con contropunta manuale)
• Angolo max rotazione asse A: ±360°
• Velocità asse A: 20 r/min
• Angolo max rotazione asse B: ±45°
• Interfaccia mandrino/utensile: Utensile legno: impugnatura idraulica monoblocco regolabile; Utensile metallo: BT40 (opzionale BT50 / HSK63A)
• Risoluzione minima assi A/B: 0,001°
• Tipi di utensili lavorabili: Fresa formatura pavimenti in legno, fresa a incastro; Fresa sagomata a maniglia per mobili
• Alimentazione: 3 x 380V 50/60Hz, 2 kVA
• Corrente a pieno carico: 3 A
